第1步 在“磁盤管理”中,用鼠標右鍵單擊欲設置RAID的磁盤,在快捷菜單中選擇“新建卷”菜單項,彈出 “歡迎使用新建卷向?qū)А睂?duì)話框。
第2步 單擊“下一步”按鈕,顯示如圖1所示“選擇卷類型”對話框,選擇欲創建的卷類型。通常情況下,為了保障數據的安全,應當選擇采用RAID-1或RAID-5卷。本例選擇“RAID-5卷”。
第3步 單擊“下一步”按鈕,顯示如圖2所示的“選擇磁盤”對話框。在左側“所有可用的動態磁盤”列表框中選擇欲添加的磁盤,并單擊“添加”按鈕,即可將其添加至該RAID-5卷,并顯示在“選定的動態磁盤”列表框。
第4步 添加完畢(至少添加至三塊硬盤),單擊“下一步”按鈕,顯示如圖3所示“指派驅動器號和路徑”對話框。選中“指派驅動器號”單選項,并為該RAID-5卷指派驅動器號,便于管理和訪問。
第5步 單擊“下一步”按鈕,顯示如圖4所示的“卷區格式化”對話框。選擇“按下面提供的信息格式化這個卷”單選項,并采用默認的NTFS文件系統和分配單位大小??梢詾樵揜AID-5卷指定一個卷標,用于與其他卷相區別。
第6步 單擊“下一步”按鈕,彈出“正在完成新建卷向?qū)А睂?duì)話框,卷創建完成。
第7步 單擊“完成”按鈕,系統自動格式化新創建的卷。至此,RAID-5卷創建完成。
添加鏡像卷
對于已有的動態磁盤,可以簡單地通過添加鏡像卷的方式提高數據安全性。
第1步 在“磁盤管理”中,用鼠標右鍵單擊欲添加鏡像磁盤的動態磁盤,在快捷菜單中選擇“添加鏡像”菜單項,彈出“添加鏡像”對話框。
第2步 在“磁盤”列表中選擇欲設置為鏡像的動態磁盤,然后,單擊“添加鏡像”按鈕,即可開始執行添加鏡像的重新同步操作。鏡像添加完成。需要注意的是,添加為鏡像的磁盤空間必須大于或等于現存卷。

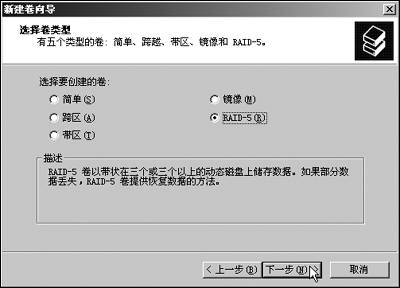

圖1 選擇卷類型

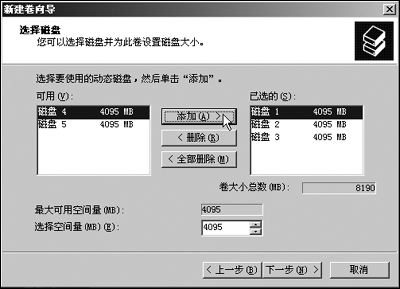

圖2 選擇欲添加的磁盤
圖3 指定驅動器號和路徑
圖4 卷區格式化
軟RAID的恢復
冗余的目的就在于當磁盤出現故障時,能夠保證數據的完整性。雖然在RAID-1和RAID-5中單塊硬盤的故障不會導致數據丟失,其他硬盤仍然可以繼續運轉,但是,如果失敗不能得到及時恢復,那么,卷將不再擁有冗余的特性。因此,必須及時恢復失敗的RAID。
修復鏡像卷和RAID-5卷
在“磁盤管理”中,失敗卷的狀態顯示為“失敗的冗余”,磁盤之一將顯示為“脫機”、“丟失”或者“聯機(錯誤)”。
我們可以通過下述操作恢復鏡像卷:
該磁盤的狀態應當回到“良好”,鏡像卷應該自動重新生成。
如果磁盤被嚴重破壞,或者不可能修復,在快捷菜單中將只能看到“刪除”命令,此時,Windows Server 2003將無法再修復該鏡像卷。
另外,如果磁盤連續顯示“聯機(錯誤)”,可能表明該磁盤很快就要發生故障了,應當盡可能快地替換該磁盤。
替換磁盤和創建新的鏡像卷
如果經修復仍未能重新激活鏡像磁盤,或者鏡像卷的狀態沒有回到“良好”,就必須替換失敗磁盤,并創建新的鏡像卷。
第1步 在失敗的卷上單擊鼠標右鍵,從彈出的快捷菜單中選擇“刪除鏡像”菜單項,顯示如圖5所示的“刪除鏡像”對話框。
第2步 從磁盤列表中選擇丟失的磁盤,然后,單擊“刪除鏡像”按鈕,彈出“磁盤管理”警告框,提示用戶確認。
第3步 單擊“是”按鈕,刪除該鏡像卷。然后,用鼠標右鍵單擊該丟失的磁盤,并在快捷菜單中選擇“刪除磁盤”菜單項,將該磁盤刪除。
第4步 更換新的磁盤,并將磁盤設置為動態磁盤。
第5步 創建新的鏡像卷。新鏡像卷的創建過程請參見前述“添加鏡像卷”。
替換磁盤和重新生成RAID-5卷
第1步 更換故障硬盤,并設置為動態磁盤。
第2步 在“磁盤管理”中,用鼠標右鍵單擊失敗硬盤的RAID-1卷,在快捷菜單中選擇“恢復卷”菜單項,顯示如圖6所示的“修復RAID-1卷”對話框。
第3步 選擇要在RAID-5卷中替換失敗盤的盤符,單擊“確定”按鈕,RAID-5卷開始自動修復,如圖7所示。
第4步 用鼠標右鍵單擊失敗盤,并在快捷菜單中選擇“刪除磁盤”菜單項,從系統中刪除該磁盤。

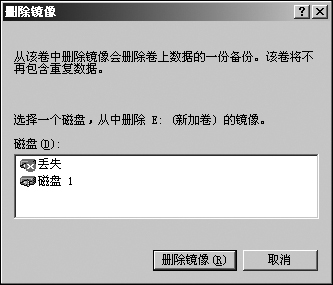

圖5 “刪除鏡像”對話框
圖6 “修復RAID-5卷”對話框
圖7 自動修復
