• 實現全硬件模式的RAID運算結構


• CPU：采用Intel 80331/80332 500 MHz RAID 專用處理器


• PCI BUS：支持最新接口PCI-X、 PCI-Express X8，最大傳輸率大于1GB/sec


• 先進的Areca RAID 6 引擎，完整的運算結構設計使ASIC處理速率提速到RAID 5的速率水平。


• 新一代SATA II 接口，最大可達3Gbit/sec交換速率

    ARC 系列 SATA Ⅱ RAID控制卡是目前市場上容錯能力最高、性能最快的硬件模式SATA II RAID控制卡。產品系列完整，共有6種型號：

• PCI-X 接口4/8/16 Ports： Tekram ARC 1110/1120/1160


• PCI-Express接口4/8/16 Ports： Tekram ARC 1210/ /1220/12xx

    主要特點：

    一、高可靠度容錯引擎設計–RAID Level 6

    RAID Level 6設計容許2個硬盤同時故障而不影響數據的存取，雙重保護確保數據完整無失。當今硬盤廠商的技術不斷提升，有效容量越來越高，據統計分析，當硬盤容量大于500GB，數據在進行重整時平均約有5％的失敗率，唯有RAID 6的雙重保護功能才能有效降低重整失敗率，并克服目前的技術瓶頸，系統可靠度比RAID5高1000倍。

    二、先進成熟的RAID模組功能

• 高效率的在線管理功能，滿足各種不同系統環境的需求。


• I2C 通訊協議, 提供完整硬盤狀態及環境系數監控功能, 同時簡化系統配線。


• 在線容量擴充，可在線加入新硬盤擴充容量，RAID系統自動將數據平均分配于每個硬盤上，并重新認定為1個新的邏輯空間，在線作業提供不中斷服務。


• 在線stripe size調整，用戶可根據系統使用狀況，調整stripe size以達到最佳傳輸效能。


• 支持 64bits 的邏輯分區（LBTA）模式，單一分區可超過2TB


• 在線RAID級別變更，可提供RAID級別0,1,0+1,3,5,6


• 提供RAID模組遷移時相同系統平臺的100％ 兼容能力。當服務器或控制卡故障時，可將硬盤遷移到另一臺相同模組設定的服務器上，從而縮短系統中斷時間，快速回復運行。


• 提供在線熱備援硬盤的容錯設備、S.M.A.R.T.功能，自動偵測故障硬盤，并自動重建及遷移數據，提高系統可靠度。

    三、ARC 系列控制卡高效的容錯能力

• 韌體映射（Firmware Mirror）更新能力，升級保留原Firmware版本，可防止意外原因或Firmware更新失敗導致控制卡數據遺失而無法工作。


• Cache系統模塊以NVRAM記錄及運算數據，搭配RAID 6 ASIC引擎，大幅提升控制卡本身的容錯能力。


• 在系統架構上采用500MHz CPU，經由數據傳輸率1GB/sec以上的PCI Bus接口與系統連接，在RAID系統正常情況下提供最高速數據傳輸率，即使RAID系統執行數據重建時也能提供足夠的運算能力，實現完全不中斷服務。

    四、提供完整的RAID System管理監控能力。

    控制卡韌體（Firmware）自帶McBIOS 管理程序及Proxy Server，提供多種近程及遠程RAID系統管理監控功能。

• 系統啟動時，可從BIOS構建


• 搭配LCD控制面板，可由控制面板構建


• 經由作業系統網絡瀏覽器與控制卡Proxy Server連接，完成遠程或近程設置及監控。


• 支持SMTP、SNMP網絡監控及警訊通報


• 系統日志（Log）保存功能，詳細的系統記錄透過NVRAM保存，可達到斷電續存功能


• Guest 通用維護帳號，保持系統設定安全；配備光盤啟動工具，不需OS配合即可進行系統設置

    五、性能測試比較表

    Test1 Tekram ARC-1120 Testing Performance

    System Configuration

    CPU： Xeon 2.0GHz
    HDD： 8×WD SATA HDD 10Krpm
    OS： Win2003 Server
    MB： Tyan S2722
    RAM： 1GB SDRAM

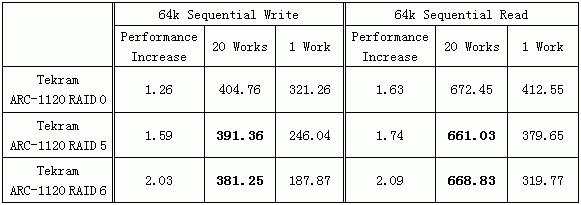

    ARC-11XX Series for PCI-X Bus所有System Architecture 相同,以8 Port Tekram ARC-1120為代表，比較在RAID 0，5，6下之Performance

    分析：

• System loading加大為20 works的多任務模式時，ARC-1120有足夠運算能力，整體Performance可以提升。


• Performance提升的比例以RAID 6最大，20Works時為1Work的2倍，符合RAID 6在多任務環境的實際應用需求。


• 由于 RAID 6獨特的運算結構設計及強大的CPU效能，使系統可以同時有多個途徑從HDD讀取數據，在多任務情況下 RAID 6 的連續讀取速率更優于 RAID 5。

    TEST 2 Advantage of System Architecture

    PCI 接口RAID Adapter，其整體的連續讀、寫效能（RAID Performance ），除了各家設計的RAID 運算法則（Algorithm）效能好壞有很大的影響之外，與其所采用的System Architecture也有很大關系。

    比較不同的PCI Bus傳輸速率，對RAID Adapter Performance的影響

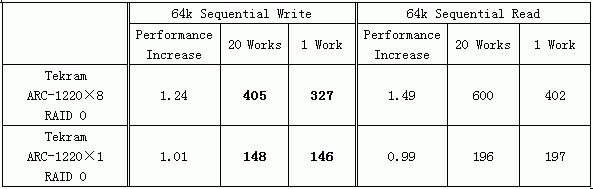

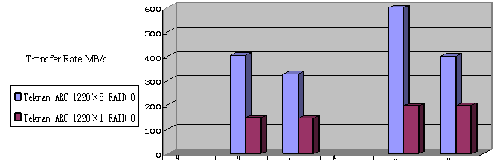

    Tekram ARC-1220×8及Tekram ARC-1220×1 Performance比較表：

• PCI-Express×1: 250MB/s


• PCI-Express×8: 2GB/s

    分析：

• PCI-Express×1時PCI Bus的傳輸速率為250MB/s，當任務增加到20Works的多工模式時，System performance因傳輸速率受到限制，總體效能無法提升


• PCI-Express×8時PCI Bus的傳輸速率為2GB/sec，當任務增加到20Works的多工模式時，因獲得高傳輸速率的支持，所以整體的System performance可以獲得明顯提升。

    六、Serial ATA特點

    Serial ATA，顧名思義，是以Serial 的方式來傳輸資料。以Serial ATA構建存儲系統，可兼俱低成本、高速率及高可靠的特點。從第一代1.5Gbit/sec，第二代3Gbit/sec到未來的6Gbit/sec，大幅提高了硬盤I/O傳輸效能。

• 每一個Serial ATA Bus只服務一個SATA硬盤，除了采用LVD訊號傳輸方式，更結合了32bit CRC自動容錯功能，大幅提高數據的可靠性。


• 具備SCSI接口的高效能特性，滿足高端存儲用戶的需求，提供高速數據存儲功能，如Scatter-gather, command Queuing等。


• 結合了SCSI 及Fiber Channel的優點及低成本特點，搭配 RAID 控制卡，提供存儲世界中最佳性?xún)r(jià)比的選擇。
