華能國際電力股份有限公司為保證華能各個電廠的數據可靠性和安全性,有效避免物理故障和人為因素、病毒等各方面的破壞,需要建設數據備份系統,使企業關鍵業務數據能夠處于數據備份系統的安全保護之中。
系統需求
華能國際電力股份有限公司數據備份系統要能為華能七個電廠的網絡中各種不同結構、運行不同操作系統的服務器提供備份服務,具有平臺通用性。系統容量要能容納現有的和將來一定時期內可預見的增長的數據。系統要具有良好的可擴展性、可用性、可管理性和高可靠性。系統正常的運行時間要達到99.9%。系統必須具有技術先進性,代表著存儲技術發展的方向,有很高的技術含量,可以使用較長的時間。系統必須充分利用現有的網絡系統。
本備份系統設計的目標是為其下屬單位:大連、營口、丹東、北京、德州、南通、石洞口二廠等7家電廠建立自動化備份系統,并為備份系統提供高性能、高可用性的信息化管理平臺。
解決方案
華能國際下屬七家單位的計算機系統承擔著電力系統的關鍵業務,其中的數據尤為重要;為了保證數據的安全,必須對數據進行備份。七家單位的技術機數量、類型以及數據量各有不同,但它們的業務模式及網絡和存儲系統結構基本一致:七家單位的各業務主機均連接各自獨立的存儲系統存取數據;所有服務器均通過內部以太網連接在一起,為客戶端訪問提供服務。因此,方案設計為各電廠采用的備份系統架構基本相同,采用VERITAS NetBackup備份管理軟件作為備份系統的核心,采用磁帶庫備份的方法實現備份數據的存儲和管理。由于各電廠關鍵服務器的數量和型號各不相同,各電廠的模塊配置有所不同。以下是方案的基本結構拓撲圖和概述。

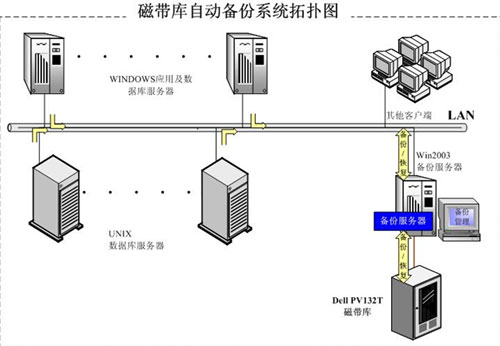

華能電力數據備份系統拓撲圖
根據七家單位的情況,本方案采取LAN架構作為備份的基本結構:在現有以太網內添加一臺PC服務器作為備份服務器,根據需要可以選擇安裝MS Windows 2003或Linux操作系統,用該服務器連接一臺Dell PowerVault 132T磁帶庫并安裝VERITAS NetBackup 5.0備份管理軟件,這樣通過該服務器可以實現網絡內所有服務器數據的統一備份,并且所有備份及歸檔都可在無人值守狀態下運行。
實施效果
數據備份系統的成功實施,使華能電力各主要電廠的數據處于數據備份系統的安全保護之中,能夠防止人為或非人為的原因導致企業數據丟失。方案無論在系統結構設計還是在產品選擇上,都充分考慮了用戶系統將來可預見的發展,并預留了良好的可平滑擴展能力,有效保護了用戶投資。
