某外企的存儲分析系統，有多種不同應用系統，其中包含基于Unix、Linux和Windows 平臺的雙機系統和數據分析系統。用戶需要確保該存儲系統中數據的實時性、高可用性和高可靠性；實現系統中Unix、Linux和Windows之間數據的共享；可實現對該系統中多臺服務器和工作站的數據的集中存儲管理。實現Windows系統分析工作站能夠共享使用Unix和Linux服務器的文件數據。

    解決方案

    根據用戶的需求，HP設計了SAN+NAS存儲解決方案，該系統由1臺NAS文件轉換服務器（HP Storage Server DL380G4）、2臺數據分析服務器（雙機集群）、3臺接口工作站（其中接口1個接口3采用HP XW4100工作站，接口2采用HP ML350G4服務器）與1臺HP 8口光纖通道交換機和1臺HP MSA1000光纖磁盤陣列組成SAN架構存儲體系。每臺工作站和服務器均安裝有1塊存儲光纖通道卡通過交換機連接到MSA1000存儲，最終實現各工作站和服務器的數據集中存入到光纖陣列中，進行統一的管理和存儲。該方案采用了HP FCA存儲光纖交換機、HP MSA1000光纖磁盤陣列、HP Storage Server DL380G4、 VERITAS備份和集群軟件。

    該方案具備以下特點：存儲設備（磁盤陣列）采用主要部件冗余結構，具有高可靠性；Storage Server、服務器、交換機、存儲設備都可以在線擴展，具有高擴展性；采用SAN、光纖磁盤陣列、多機共享SAN存儲，具有更高的先進性；SAN磁盤陣列對各主機的操作系統平臺都有良好的支持，將來可以靈活擴展，具有高度的靈活性；所有硬件產品（光纖卡，磁盤陣列，Storage Server）都配置了功能強大的管理軟件，具有高度的可管理性。

    全面的存儲服務器解決方案

    存儲的需求和復雜性在迅速增加，而預算卻在不斷緊縮－使用當前的存儲架構很難提供您的環境所需的服務級別。同時，由于管理設備和直連存儲設備分遍于您的基礎設施架構上，因而存儲變得比以往更加復雜。這些正是您需要HP ProLiant存儲服務器解決方案的原因所在。

    HP ProLiant存儲服務器經濟適用、易于理解且部署簡單，它采用工業標準組件構建而成，可與現有的以太網基礎設施架構兼容，通過基于Web的圖形用戶界面，管理簡單易行，實現了整合與集中的存儲及存儲管理，降低了您的總體擁有成本(TCO) ，可以快速、輕松地?cái)U(kuò)展，滿足未來的存儲擴展需要，建立在標準基礎之上，降低您的成本。

    HP ProLiant DL380 G4存儲服務器(SAN存儲機型)將NAS和SAN的最佳功能組合在一個共享的存儲池中。這一強大的融合將NAS“頭”或“網關”與SAN相連，以便為客戶機提供文件服務。應用服務器還可以連接到SAN中，提供數據塊服務。這樣，NAS便可擴展到SAN的極限。您不必再單獨管理存儲孤島。集群會使您的應用程序始終正常運行。增強的可擴展性和可管理性、文件級存取及虛擬化使您可以充分利用存儲網絡，存儲各種類型的數據。 對于企業級部署，DL380存儲服務器允許您向IT SAN提出更多的要求－更大的靈活性，更高的靈敏性，以及豐厚的投資回報。

    應用效果

    方案實施結束后，本數據備份系統完全滿足了用戶原先提出的各方面要求，并在高性能、集中管理等方面為用戶留下深刻印象。本系統現在已經為用戶的數據管理發揮重要作用，并將作為今后備份管理的主平臺，隨著系統架構的擴展而不斷擴展和升級。

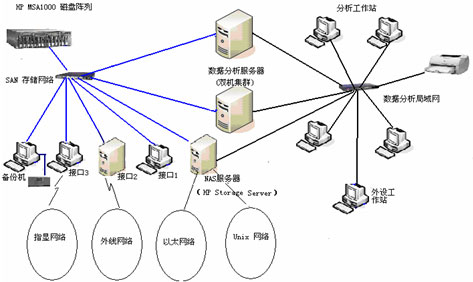

系統拓?fù)鋱D
