圖7-6 IBM SVC 遠程容災
目前，基于智能SAN 虛擬存儲設備進行磁盤復制比較成熟的方案這里給出的是IBM 的 SVC(SAN Volume Controller，SAN 卷控制器)，該設備發布于2 年前發布，已經在全球20 多個國家安裝了超過1000 套系統。
采用IBM SVC 實現遠程容災的方案簡圖如下：
在所有需要容災的系統SAN 網絡種加入SVC，然后就可以利用SVC 的遠程復制功能進行數據容災了。

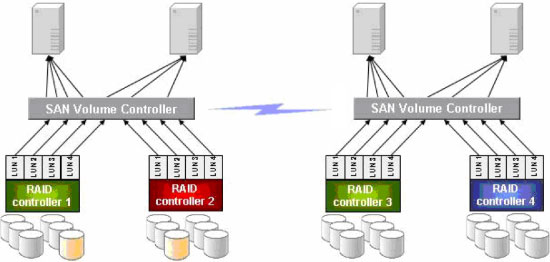

圖7-6 IBM SVC 遠程容災
7.3 容災技術性能總結和對照
以下對于各種容災技術的工作方式進行總結。

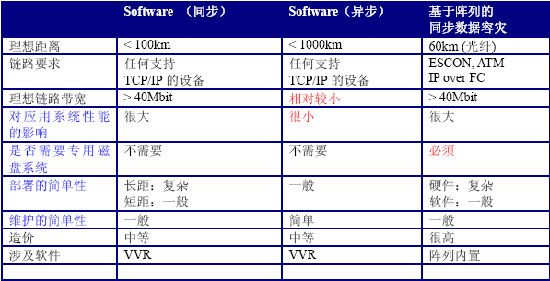

表 7-5 容災比較列表
根據以上的分析，可以看出，硬件系統的容災技術（指磁盤陣列）在對主機系統的內部開銷上較小，但是十分影響本地IO 的性能，同時要求本地和異地均采用專用的磁盤陣列，成本和造價極高。比較重要的是，這種方式的傳輸距離有限，僅限于同城傳輸。
采用軟件的數據復制方式（如VVR），一般采用異步方式。這種方式具有對本地系統IO 影響很小，傳輸距離長的優勢，并且可以支持任意磁盤陣列，使得造價相對較小。不足是如果線路速率較慢，會造成故障時輕微數據損失。
7.4 廣域網絡的高可用技術（軟件容災方式）
軟件容災方式中，支持應用容災，即應用系統的完全高可用和遠程切換系統，這里指一整套完整的本地高可用系統和異地高可用系統的完整結合體系。本地的高可用系統指在多個服務器運行一個或多種應用的情況下，應確保任意服務器出現任何故障時，其運行的應用不能中斷，應用程序和系統應能迅速切換到其它服務器上運行，即本地系統集群和熱備份。
而遠程的容災系統中，除了本地系統的安全機制外，還應具有廣域網范圍的遠程故障切換能力和故障診斷能力。實際上，廣域網范圍的高可用能力與本地系統的高可用能力應形成一個整體，實現多級的故障切換和恢復機制，確保系統在各個范圍的可靠和安全。
廣域網體系的遠程故障切換機制的流程（軟件方式）：
