現代企業需要依靠網絡通信來開展重要的業務，而LAN 和WAN 環境都必須準備就緒，以便員工履行他們的職責。災難恢復規劃在工作場所方面的組成部分一定要納入LAN 和WAN 訪問所需要的設備。

    要保持WAN 的可用性，以支持業務的發展，就意味著利用目前最可靠、最富有彈性的軟件，利用謹慎的網絡設計，遵循從設計到日常操作的最佳實踐，建立高度可用、容錯的系統和平臺。

    成功的WAN 設計并不僅僅關注于連接性。確保業務彈性的原則之一就是盡量分散人員和信息資產，以降低風險的理念。呼叫中心并不需要集中，數據也可以復制，同時需要為所有員工提供對關鍵性業務應用（例如訂單輸入和客戶服務）的訪問。一個富有彈性的WAN 設計需要集成冗余，以消除單點故障；需要采用流量負載均衡技術，以確保連續的服務和可以接受的響應；需要具有快速的故障切換能力，以實現快速的恢復，此外還應當為每種情況制定相應的安全措施。這些都構成了很多挑戰。LAN 或者園區環境中實際可用的帶寬和電信運營商所提供的帶寬之間存在著明顯的差異。盡管T1 線路的價格比較合理，而且應用非常廣泛，但是需要大幅度增加預算，例如對于T3 和OC3 服務而言。目前在城區提供的一些基于光纖傳輸技術的新型服務可以在很大程度上解決這個問題，最近的一些產品的價格非常低–100Mbps 快速以太網服務的價格只有每月1000 美元。當然利用QoS 技術將WAN 設計為一個可以同時傳輸語音/數據/視頻流量的網絡也是降低成本的重要手段。

    WAN 需求規劃應當包括怎樣連接現有的數據中心和現有的員工工作地點，怎樣連接現有的數據中心和備用的員工工作地點，以及怎樣連接備份數據中心和現有的員工數據中心。如果在不同的地點提供了異地?cái)?shù)據存儲，例如在某個電信運營商的設施中，那么WAN 需求規劃中還必須加入這種連接。所有情況都應當包括對互聯網連接的配置，這可以用于一般性應用，以及幫助主要供應商和重要客戶管理外聯網。

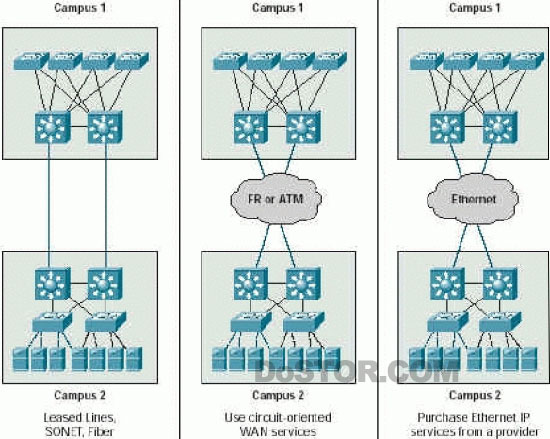

圖 8-1 WAN 建設方案

    無論采用怎樣的網絡設計和技術，都必須為設施和線路提供不同的物理路由。大多數被認為是冗余網絡的系統發生故障的原因都是光纖或者電路都需要經過同一個管道、出入孔或者中央機構。

    創建WAN 的方法通常分為三類。每種方法都有一定的優點和缺點，需要企業用戶投入的工作量（和設備）也各不相同。這些方法（如圖8-1 所示）分別是：

• 自行建設，即利用由電信運營商或者其他網絡服務供應商提供的租用線路（或者”通道”），例如T1、T3、SONET 或者光纖波長，建立點對點的通道

• 采用幀中繼（FR）或者ATM 服務，它們可以在兩點之間建立面向電路的”虛擬通道”

• 采用高級的無連接光傳輸網絡服務，例如城域以太網或者城域IP

    在第一種方法中，最常見的方式是購買SONET/SDH（同步光網/同步數字結構）通道。常用的SONET 傳輸?shù)燃?jí)是OC-3（每秒155Mb/s）、OC-12（622Mb/s）和OC-48（2488Mb/s，但是通常被稱為2.4Gb/s）。下面的表8-1 列出了SONET/SDH 的構成。

    這種方法的另外一種做法是租用”暗”光纖，或者在電信運營商的光纖網絡上購買一個或者兩個波長，并在每個地點安裝下一代SONET/SDH 設備（例如Cisco ONS 15454）。暗光纖有時又被稱為未點亮光纖，它指的是兩端沒有連接電子設備的光纖。如果在某些城區，光纖的價格非常具有吸引力，而企業的IT 人員又擁有必要的專業能力，那么這種做法就能發揮作用。波長服務也是基于光纖的，但是包括了電信運營商對于波分復用（WDM）設備的設置。

    在一個災難恢復系統中，多個數據中心可以方便地連接到一起。所使用的設備和服務將取決于特定的應用需求（例如同步鏡像、遠程磁帶鏡像等）。

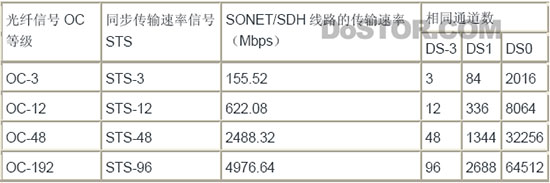

表 8-1 SONET/SDH 構成

注：51.84Mbps 的STS-1（即OC-1）只能在設備（例如多路復用器）內部使用。

    思科的15530/15540 非常適用于這些類型的應用，因?yàn)樗鼈兛梢灾С诸I(lǐng)先的存儲系統供應商（例如IBM 和EMC）提供的解決方案中所需要的協議，例如企業系統連接（ESCON）、系統復用外部時鐘基準、光纖通道、光纖連接（FICON）、光纖分布式數據接口（FDDI）和千兆位以太網。

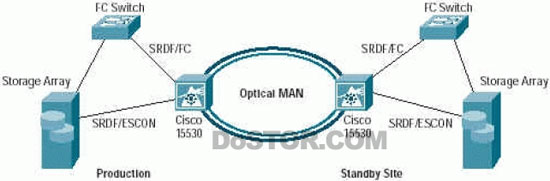

    圖8-2顯示了這個應用，其中包括了一個部署由思科解決方案合作伙伴提供的存儲陣列的例子。在這些情況下，最大限度地降低延時和復雜性是主要的目標，而這個解決方案可以提供足夠的支持。

圖8-2 數據中心備份部署

    作為面向電路的方式的替代方案，通過在每個地點使用像Cisco 10720 系列互聯網路由器這樣的產品，企業可以在多個地點之間的暗光纖上建設一個城域IP 網絡。這種部署通常需要用兩條光纖環路連接所有地點，但是也可以采用電信運營商提供的、基于SONET 的租用線路和波長服務。這種方式針對IP 組播等應用進行了優化，適用于內部員工培訓應用等場合。
