本項目中所采用的磁盤陣列產品由Infortrend 產品中國區鉆石總代理–北京聯創信安科技有限公司提供。

根據目前客戶的數據量大小，我們?yōu)榭蛻羲x配的磁盤陣列產品為：EonStor S16F-R1430，數量為：一臺，配備16塊300GB SAS硬盤，總?cè)萘繛?.8TB。這款盤陣具有以下顯著優勢：

采用最新ASIC400校驗芯片，3條高性能PCI系統總線，大幅提高整體I/O效能；

4條FC-4G主機通道提供最大16Gbps的數據存儲速度；

可支持RAID 0， 1 (0+1)， 3， 5， 6， 10， 30， 50，60及JBOD ；

可連接3個ES S16S-J1000-R JBOD，大幅度擴充存儲空間，方便用戶即時擴容；

內置RAIDWatch管理軟件，也可通過LCD面板，串口終端對磁盤陣列實現輕松管理，支持多機盤陣集中式管理；

符合最新的RoHS國際綠色環保標準。

由此可見，隨著用戶端數據量的日益增長，用戶可以很輕松的管理數據，并且可以很經濟、便捷的對數據存儲空間進行擴容，可以為企業節省成本，而且該產品還符合國際綠色環保標準，也充分符合了當前社會的發展趨勢。

客戶端應用環境概述

服務器型號：IBM X3650

服務器數量：3臺

操作系統類型：Windows Server 2003

數據庫：ORACLE 9i

磁盤陣列：EonStor S16F-R1430

項目實施

本項目主要是為某市熱力有限責任公司的MIS系統提供后端存儲支持，由北京聯創信安科技有限公司負責現場實施。

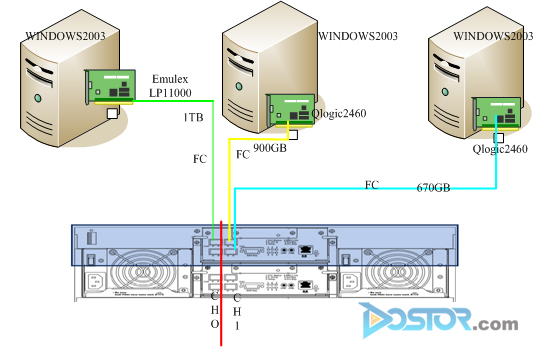

結合以上客戶需求和應用環境描述，MIS系統的三臺主機運行ORCALE數據，我們采取三臺主機通過DAS直連方式連接后端存儲系統的方案，應用環境拓?fù)鋱D如下：

根據用戶要求，選中10塊硬盤做RAID5，由于RAID5需要消耗一塊硬盤做為數據校驗盤，此方式允許1塊硬盤出現故障，通過剩下的9塊硬盤可還原故障盤的數據。使用1塊硬盤做全局熱備援盤，該盤的作用是在上述RAID5中出現故障盤時自動替換故障盤。這樣就保證了整個存儲系統的高可用性和高穩定性，為用戶的數據提供了一個安全可靠的存儲環境。并且，由于EonStor S16F-R1430磁盤陣列具備2個 SAS 4x 高性能擴展端口，可以通過連接 EonStor S16S-J1000-R JBOD實現在對存儲容量進行擴展的同時保證系統的高性能，從而很好地適應用戶的數據量增長需求。
