某醫學院附屬第二醫院,是某省的三級甲類醫院,同時也是該市醫學院第二臨床醫學院。醫院的整體醫療水平在整個華東地區屬于領先的水平。住院、門診、收費、HIS系統都是保證整個醫院正常業務的基礎IT設施,為提高以上系統的安全性,相關領導提出了升級整個IT系統的設想,主要是要做到幾個關鍵的業務系統的高可用性和實時的數據備份。防止因主機或者主要存儲設備故障而導致整個業務系統的癱瘓,對正常的工作帶來的影響。針對于此,相關技術人員經過多方面的調查和比較,提出在另外機房內增加一臺備用存儲設備,建立一個數據的實時備份、容災系統。如若主存儲出現故障不可用時,備份系統能快速、方便啟用備用存儲設備,在5分鐘內恢復整個業務系統的正常運行。
<總體方案>
該醫學院經過眾多的調研,他們的容災系統選用了美國Kashya公司KBX5000 CDP解決方案。此方案的實現方式是在原有的IT系統中增加兩臺設備(1)Kashya CDP 服務器(2)備用存儲設備?磁盤陣列,將這兩個設備作為旁路直接接入到已有的SAN存儲交換機中。
實施過程中,工程師根據具體業務對容災和實時備份的需要,在不同的應用服務器上安裝K-driver系統驅動軟件,HIS系統?AIX 版本,其他系統?Windows版本。該軟件的作用是將應用服務器在讀寫過程中產生的讀寫操作變量,實時地記錄到本地的Kashya CDP服務器,并通過Kashya CDP服務器的內部管理程序?qū)⑦@些變化的數據以不同的時間點發送到它所管理的另外一臺備用存儲設備?磁盤陣列上,并在備用陣列上生成不同的時間點的歷史記錄。用戶根據這些歷史記錄,非常方便的將數據還原到自己所需要的時間點的狀態。

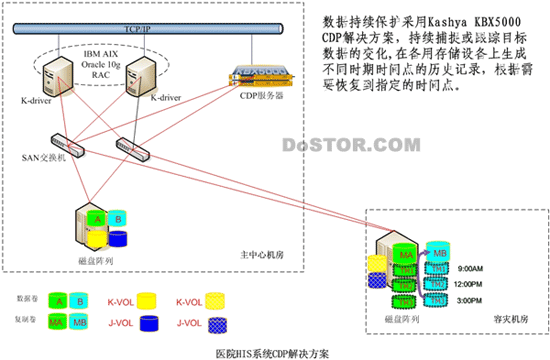

整個HIS系統持續數據保護方案圖例如下:
<用戶收益>
Kashya CDP服務器采用Out-of-Band結構,在數據的復制過程中不會影響原有的應用系統,同時也是由于這種“帶外”技術,即使KBX-5000 的設備出現問題,只是會中斷容災的數據傳輸對其它的應用系統也沒有任何影響。
Kashya CDP服務器拋開了其它的解決方案對硬件?存儲設備的依賴,將所有的管理功能放到Kashya CDP服務器上,而不是磁盤陣列上,這樣使得在存儲設備的選擇上,擁有更多的選擇空間。備用的磁盤陣列跟主磁盤陣列可以是不同的品牌、不同的接口、不同的型號,從而讓用戶的投資效益發揮到最大化。
備用存儲設備里面的數據只要做一個簡單的“UP”操作就可以非常方便的使用,并且可以按不同的時間點生成多份的可用數據,利用該數據可以完成實時數據分析、軟件測試、員工培訓、課題開發等服務。
整個系統的設計有效防止計算機系統物理故障-硬錯誤(計算機設備故障)和自然災害(火災、水災、地震等不可抗拒力)帶來的數據丟失,而且實現針對計算機邏輯故障-軟錯誤(誤操作、黑客入侵、數據庫邏輯故障)的保護。
通過此系統近3個月的運行,KASHYA CDP解決方案實現了溫州附屬二院HIS系統持續數據保護,能夠在極短的時間內幫助用戶恢復業務,極大地保證了整個計算機系統的安全性,各個業務系統的高可用性,安全性都得到了很大的保障。
