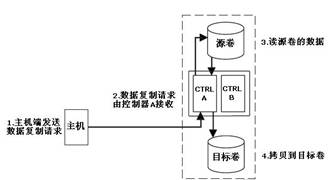

• 1．主機端發送數據復制請求；


• 2．控制器接收主機端發送來的數據復制請求；具體哪個控制器接收，取決于源卷歸屬于哪個控制器


• 3．控制器讀取源卷數據；


• 4．控制器將讀取的源卷數據拷貝到目標卷。

圖（一）

    AS1000G2光纖磁盤存儲系統數據復制功能使用時主要有以下幾種要求或特點：

    1．AS1000G2支持的最大的數據復制請求數量為2047個，同時處于“執行中”狀態的數據復制數量最多為8個。

    2．有資格作為源卷的卷：標準卷，快照卷，快照卷的源卷或數據遠程同步過程中的主卷。

    3．有資格作為目標卷的卷：標準卷，被禁用的快照卷，快照卷的源卷或數據遠程同步過程中的主卷。

    4．?dāng)?shù)據復制過程的不同階段，主機端對源卷與目標卷的訪問權限如下：

• a)數據復制過程處于執行中、掛起或失敗這三種狀態時，對源卷只能進行讀操作，不能對目標卷進行讀寫操作；


• b)數據復制過程完成后，對源卷可以進行讀寫操作，對目標卷可以進行讀操作，這時也可以禁用目標卷的只讀屬性，使其具有可讀可寫的權限。

    5．?dāng)?shù)據復制過程的不同階段，源卷與目標卷歸屬的控制器變化如下：

• a)執行中，源卷與目標卷必須屬于同一個控制器，若執行前源卷與目標卷屬于不同控制器，則目標卷會自動切換到源卷所屬的控制器；


• b)完成后，目標卷又恢復到原來歸屬的控制器；


• c)若在數據復制執行中，源卷改變歸屬的控制器，目標卷也會隨之改變歸屬的控制器，保證源卷與目標卷歸屬于相同的控制器。

    6．執行數據復制時，磁盤陣列的系統資源由I/O處理轉向數據復制，因此會影響磁盤陣列的整體性能，不過AS1000G2的數據復制可以根據實際情況調節處理優先級，共有從低到高5個級別可以選擇：

• a)設置的優先級越低，占用的系統資源越少，對生產數據的影響越小，完成數據復制所需時間越長；


• b)設置的優先級越高，占用系統資源越多，對生產數據的影響越大，完成數據復制所需時間也就越短。

    （三）AS1000G2的數據復制可以實現哪些應用

    AS1000G2光纖磁盤存儲系統中數據復制功能可以實現的應用歸納為以下幾種：

• 1．?dāng)?shù)據備份和恢復

    數據復制可實現在同一磁盤陣列上，通過將源卷的數據完全復制到目標卷的方式來創建源卷的備份，用目標卷替代源卷作為備份源，大大縮短備份過程對主機訪問源卷的影響。

    對于一個數據復制對，若想恢復其源卷的數據，只需取消源卷與主機的映射關系，將目標卷添加相同的主機映射關系，即可恢復創建數據復制時間點的源卷數據。

    注：此處的數據備份采用數據復制搭配數據快照同時使用的方式。

• 2．滿足業務數據增長對容量和性能的要求

    當我們發現隨著業務數據增長，存儲系統中卷A的容量不夠用，或需要升級更大容量更高性能的硬盤時，可以利用數據復制功能將數據從卷A完全復制到卷B，而卷B位于由更大容量更高性能的硬盤構成的卷組上，有效的滿足業務數據不斷增長的需求。

• 3．依據快照卷恢復其對應的源卷數據

    假如卷A上存儲了關鍵業務數據，并且前期已經創建了一個基于時間點的快照卷用于備份，但卷A的數據被意外刪除（或損壞），這時可以利用數據復制功能依據快照卷恢復卷A的數據。

    另外，目標卷也可分配給任何一臺主機使用，滿足應用測試、數據復用、數據遷移、數據挖掘高級數據應用的需要。

    （三）在AS1000G2中如何使用數據復制功能

    AS1000G2光纖磁盤存儲系統的數據復制功能使用非常簡便，主要執行以下幾個步驟：

• 1．激活數據復制功能；在光纖磁盤存儲系統管理軟件的GUI中操作即可。

    注：AS1000G2光纖磁盤存儲系統的數據復制功能需要購買License并激活后方可使用；

• 2．停止源卷及目標卷的所有I/O活動；主要是停止主機端對源卷或目標卷進行I/O操作的應用程序，對Linux系統而言，還要卸載位于源卷或目標卷的文件系統


• 3．將內存中滯留的數據刷入硬盤；在主機端操作系統下操作


• 4．按照創建向?qū)нx擇源卷，目標卷，處理的優先級；在光纖磁盤存儲系統的管理軟件的GUI中進行操作


• 5．恢復源卷及目標卷的I/O活動。

    對Linux而言需要重新掛載源卷或目標卷的文件系統，恢復主機端對源卷或目標卷的相關應用程序創建好的數據復制卷如圖（二）所示：

圖（二）

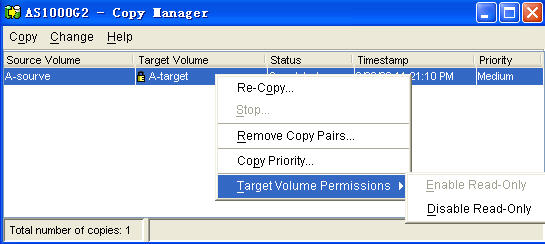

    只要數據復制對存在，就可以通過Copy Manager對數據復制過程進行管理，如圖（三）所示：

圖（三）

    從圖（三）可以看到，在Copy Manager中主要可以執行以下五種操作：

    Re-Copy：重新復制，對先前定義的數據復制對（要求狀態為：停止，失敗或完成），重新執行數據復制。重新復制一旦啟動，源卷數據被完全拷貝到目標卷，而且同一時刻只能對一個數據復制對進行重新復制。

    Stop：停止復制，停止處于執行中、掛起或失敗狀態的數據復制。一旦數據復制被停止，源卷就可以恢復來自主機的I/O操作，若源卷被改寫，則源卷與目標卷的數據就不再匹配。

    Remove Copy Pairs：移除數據復制對，移除一個或多個數據復制對，被移除的數據復制對的所有數據復制相關信息被移除。

    Copy Priority：復制優先級，有五種，不同的復制優先級決定了不同的數據復制速率。

    Target Volume permissions：目標卷權限，可以打開或禁用目標卷的只讀屬性。數據復制完成后，默認目標卷屬性為只讀，可以通過禁用目標卷的只讀屬性，將其屬性更改為可讀可寫。

    （四）總結

    AS1000G2光纖磁盤存儲系統提供了直觀易用的數據復制功能，可在存儲系統內部為已有的數據卷創建一個克隆卷（完整物理拷貝），可廣泛應用于數據備份和恢復，數據遷移，數據復用，數據挖掘等數據應用領域。

    附：本文涉及到的名詞：

• 數據復制的源卷（Source Volumes）：接受來自主機端的I/O請求并儲存數據的卷。


• 數據復制的目標卷（Target Volumes）：原卷的克隆卷，包含與源卷相同的數據。
