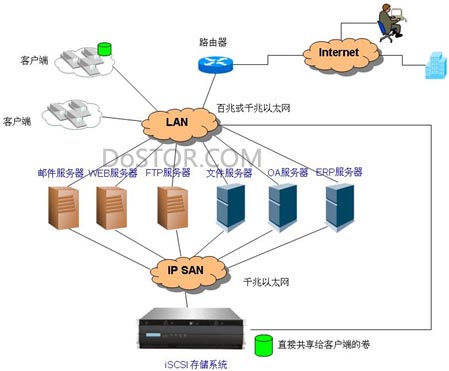

解決方案拓撲圖
拓撲圖說明
1) 采用拓撲圖中的存儲網絡（IP SAN）和局域網（LAN）物理鏈路上分開，確保存儲數據訪問帶寬；
2) 該方案中要求應用服務器配置雙網卡（至少一片千兆網卡，便于連接IP SAN中）；
3) iSCSI存儲分別為不同應用服務器創建適當大小的卷，并共享給各自應用服務器；
4) 該方案iSCSI存儲特別為客戶端提供了鏈路，直接連接到LAN中，為客戶端（包含PC、筆記本電腦）提供卷共享；
5) 遠程辦公人員也可以同VPN進行遠程訪問存儲系統。
解決方案說明
存儲系統采用Accusys(世仰科技)的iSCSI存儲系統，作為后臺的共享存儲系統。實現IP SAN結構，IP SAN是一種基于TCP/IP網絡的一種SAN解決方案，其中傳輸協議采用了iSCSI協議，IP SAN不僅具有FC SAN的很多優勢，而且其是一種投資比較低的SAN解決方案。
iSCSI所構成的IP SAN作為FC SAN在中低端的補充，它可以利用現有的以太網，還能發揮長距離連接的優勢。僅從成本上來看，IP SAN的成本低于FC SAN，而且可以利用現有的科技、現有的網絡資源和現有的人力資源，在安裝成本和管理成本也都明顯低于FC SAN。用iSCSI構成的SAN，主要是基于現有的以太網絡，因此，在LAN中構建IP SAN，只要熟悉局域網知識和實踐的人才便可以進行安裝和維護。
采用IP SAN結構，它有如下好處：
價格合理的存儲合并功能與更為簡化的集中數據管理功能實施過程簡單；
IP網絡技術相當成熟，IP-SAN減少了配置、維護、管理的復雜度。企業現有的網絡管理人員就可以完成日常的管理與維護工作；
因為是基于IP網絡的存儲系統，所以數據遷移和遠程鏡像非常容易，只要網絡帶寬支持，基本沒有距離限制，更好的支持異地容災；
和現有網絡基礎結構融合，支持跨平臺數據共享；
IP SAN有三個無限：基于以太網沒有速度限制；沒有距離限制，可無縫連接，實現低價格的遠程容災；沒有容量限制；
增加了安全性，備份數據只在專有網絡中傳輸，與主要的通信網絡分開；
提高了備份和恢復性能，網絡專供備份和恢復使用，使存儲流量達到優化，備份數據傳輸更快，相比起共享的LAN也更可靠；
消除了備份窗口的等待時間，使用這種獨立的網絡，備份窗口的設定更加靈活；
維護起來更省力、選擇更多，在配置上可以帶來主機硬件上更多的選擇。
解決方案優勢
1) 有Link Aggregation（端口聚合）功能。世仰科技的iSCSI產品：Janus SA-6643S（2個主機端口）、JanusRAID SA-6993S-4（4個主機端口）和JanusRAID SA-6993S-8（8個主機端口）都支持主機端口聚合功能，增強整個iSCSI存儲訪問性能，千兆交換機必須支持Trunking功能；而且提供物理鏈路安全性，如果千兆交換機和存儲之間某個鏈路中斷，交換機或iSCSI存儲系統會選擇另一條物理鏈路進行數據傳輸，確保數據不丟失；
2) 存儲網絡和LAN網絡物理上分開。實現SAN架構，使得存儲數據獨享IP SAN網絡帶寬，減少其他應用對數據存儲的影響；
3) 硬盤靈活性較強。世仰科技iSCSI存儲系統兼容市面上的所有SATA-II或SATA-I的硬盤，用戶可以在今后的使用中，任意選擇，無需被鎖定某一存儲品牌硬盤；且當前和未來的投資成本較低；
4) 存儲集中管理。不僅物理硬件進行了集中化，數據管理也集中化，簡化了IT部門的管理工作；
5) 接入成本較低。FC SAN架構，服務器需要安裝上萬元的FC HBA卡進行存儲連接，服務器較多時還需要增加數萬、甚至十萬左右的FC交換機，不含F(xiàn)C存儲設備，就連接設備就需要很高的投資；相比之下IP SAN中，服務器僅可以根據需求選擇僅有幾百元的千兆以太網卡和免費的iSCSI Initiator軟件，而以太網交換機僅需要數千元；總體投資大大低于FC SAN，尤其在應用服務器較多的架構中；
6) 管理成本較低。由于TCP/IP技術的人才遠多于FC技術人才，況且TCP/IP技術比較容易，人員成本和管理成本也隨之降低；
7) 共享靈活性強。iSCSI存儲由于傳輸基于IP網絡，所以可以將它直接接入LAN中，并且可以將存儲容量共享給桌面用戶，更加集中化數據管理，使得桌面用戶不在受限于本地存儲的容量，而且可以支持更多的應用，比如桌面計算機的數據集中化和備份；
