所謂的Serial ATA(簡稱SATA),是Intel公司和APT Technologies, Inc.、 Dell、IBM、Maxtor及Seagate等幾家廠商共同制定的新一代硬盤傳輸接口標準。從字義上來看是一套“序列式”架構,用來對應ATA內接磁盤驅動器總線相對應。其傳輸方式是將許多數據位封裝成一組封包,然后以比平行模式快30倍的速度在來源與目的地之間來回傳送數據封包。

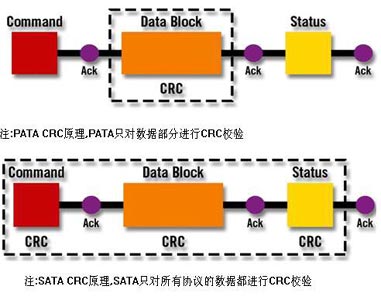

    Serial-ATA開發的目的在于讓使用者擁有高效能的硬盤,而不必犧牲資料的完整性,從下圖我們可以比較出Serial-ATA周期備源檢查(CRC)確保數據、指令以及狀態接收的安全,以提供硬盤的可靠性。



    Serial ATA磁盤驅動器能在總線與主機系統之間以150MB/s的速度與極可靠的精確度傳送數據,且Serial ATA技術將不斷地進行擴充。根據serialata.org發表的信息,目前正式公布的Serial ATA 1.0規格(2003年4/15發表),提供的傳輸率為150MB/s(未來的Serial ATA 2.0、3.0就擁有高達300、600MB/s的超高傳輸率),在傳輸性能上來看Serial ATA目前提供的傳輸速率不但已經高出一般IDE硬盤所提供的100MB/s(ATA-100)甚至超過了133 MB/s(ATA-133)的最高傳輸速率,未來的發展空間更是相當寬裕。

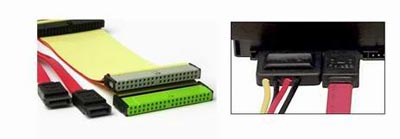

    除了傳輸速度更快之外,對消費者而言,Serial ATA的改良接線與連結頭規格,讓硬盤與排線之間的整合更簡化。由于排線的接點是以金手指的型式設計,所以在拆裝的過程不用擔心有針腳彎曲的情況,加上良好的防呆設計,不需目視就能輕易裝上接頭,加上Serial ATA排線更細長,較不會占用機殼內空間,可有助于改善系統散熱空氣的流通。

    而在制造商部份,Serial ATA支持各種創新的系統設計,例如像準系統等此類設置,同時由于Serial ATA沒有采用較寬的排線,因此系統整合廠商可輕易地在系統中配置更長的數據排線,開發出更簡化或創新的設計方案。除此之外Serial ATA支持點對點傳輸接口,不需要跳針設定并允許熱插拔,都讓這項規格具有凌駕傳統ATA硬盤的優勢。



    目前市面上各大硬盤廠商,多有推出Serial ATA硬盤,但是您可能不知道這眾多的Serial ATA硬盤之中,可還是有些規格差異的。一般而言目前的Serial ATA硬盤約可分為兩大類。一種是橋接式,顧名思義是以橋接芯片來控制Serial ATA硬盤,這樣的硬盤以WD、Maxtor為主要廠商。另一種是原生式,也就是Serial ATA技術,建置在控制器中,這樣的型式的硬盤,如Seagate其產品線下的 Barracuda 7200.7便是采用這樣的規格。下面我們就針對這兩種形式的硬盤作一番說明。

    1.橋接式

    這種方式是使用“橋接器”解決方案,硬盤制造商利用插入一套數據序列化/解序列化(de-serializer)功能,透過內建的ATA接口在數據傳送或接收之前執行這項功能。這樣的方式會受限于ATA控制的速度進行傳送或接收。由于序列功能并非與磁盤控制器鏈接層與傳輸層相互串連,而以獨立的功能負責為平行控制器轉譯數據,因此僅能以平行式控制器的速度100或133MB/s進行傳輸。

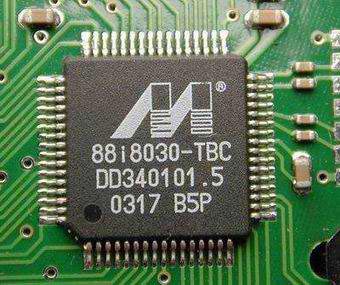

Marvell的88i8030橋接芯片


    由于并行接口存在的歷史過長,現在許多設備如主板還是以并行ATA支持為主,不可能一下子就把所有并行接口都換為串行接口,采用橋接方式實現串行ATA成為了硬盤廠家的折中方法:既可以適應市場需要,又可以節省成本。

    目前硬盤上常采用的橋接芯片是Marvell 80i8030芯片,這顆芯片在目前的SATA硬盤和早期的SATA主板、SATA控制卡上很常見。不過這種方式的主要缺陷是對串行ATA的速度影響非常大,實際傳輸率也只能達到70MB/s~80MB/s,只能達到150MB/s的帶寬的一半。這樣的串行硬盤性能上不僅不如原生串行硬盤,甚至還不如并行硬盤。

    2.原生式

    也就是硬盤直接就以Serial ATA設計,這樣的處理方式不僅將Serial ATA技術建置在硬盤的實體層,更應用在控制器中,理論上能以150MB/s的全速直接從硬盤向主系統進行數據傳輸。

    如希捷的7200.7 Plus硬盤便是真正的原生SATA硬盤,采用LSI LOGIC芯片,無需經過橋接和串行到并行數據的轉化,加上結合智能型指令主隊列的技術,讓Seagate的硬盤在產品的基準點上比橋接式Serial ATA來的有優勢一些。

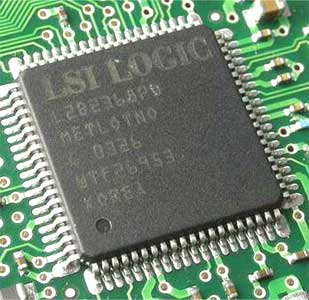

7200.7 Plus硬盤上采用的原生SATA芯片


    二、選購SATA硬盤要三思而行

    雖然目前SATA硬盤種類、價格方面與并行硬盤之間的差距已經不是很明顯了,但大家在選購SATA硬盤前,最好考慮以下三個因素。

    1、平臺是否支持SATA硬盤?

    如果你要選擇SATA硬盤,首要條件就是硬件平臺支持。目前對SATA設置的支持主要通過以下兩種方案來實現,大家可以根據自己實現情況來考慮:

    主板直接支持

    其實主板支持也有兩種方式來實現,此前主板廠商主要采用Promise或是Silicon Image等SATA接口芯片來讓主板對SATA設備的支持。而隨著支持SATA設備的南橋芯片如Intel的ICH5(R)、VIA VT8237以及SiS964的推出,支持SATA設備已經成為了主流主板的標配功能。

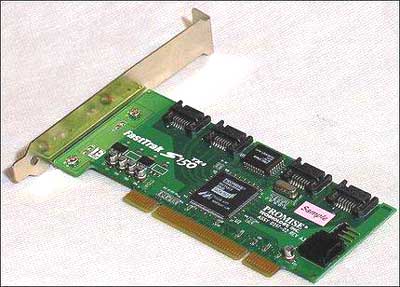

    通過SATA護展卡實現

    鑒于早期的主板并不支持SATA設備,因此廠商針對這部分潛在用戶推出了通過PCI接口的SATA擴展卡,配合SATA硬盤組建SATA系統。但此類SATA擴展卡價格較高,而且由于受PCI總線的制約:PCI總線位寬為32位,運行頻率一般為33MHz,故此僅能提供32×33/8=133MB/s的峰值帶寬,同時硬盤還要與其他PCI設備共用PCI總線,因此Serial ATA總線理論上的150MB/s帶寬實際上難于達到。



    相對普通用戶來說,顯然第一種方案顯然是既省錢又方便的。如果你的主板并不支持SATA設備的話,如非很必要,仍建議你考慮并行硬盤。

    電源是否支持

    除了需要主板支持SATA設備外,還有一點要大家需要留意的:電源是否支持?相對大家都很熟悉的PATA而言,SATA體系的結構的改變也體現在電源插口上。由于SATA需要3.3V、5V和12V等多種電壓,每種電壓有3根相關定義腳,再加上地線5根和1根保留腳,加起來串行ATA硬盤的輸入電源線就需要15個針腳。這比目前并行硬盤的電源腳數增加不少。

    雖然其接插方式也改為更人性化的L型盲插接口,但寬度比PATA寬了許多。因?yàn)槟壳按蟛糠蛛娫炊紒聿患疤峁┻@種串行硬盤專用供電插頭,所以使用SATA硬盤的用戶還必須自購一條轉接線才行,稍嫌麻煩。不過,日立、邁拓等部分硬盤廠商通過在硬盤電路板上設置轉換電路,實現了L型盲插接口和傳統4針電源接口并存的方式,免除了用戶聯結電源時的麻煩。

    2、超頻玩家要三思?

    雖然在性能上SATA硬盤較并行硬盤具有優勢,但SATA硬盤對應用環境的要求(如外頻)也要比并行硬盤要高:如果你的系統運行的非超準外頻下,系統會常常出現找不到硬盤、啟動文件損壞等的問題。

    雖然時至今日,硬件的發展出現了新的變化,很多新型主板出現鎖定AGP/PCI頻率的技術,已經沒有標準和非標準值外頻之分,只要你的CPU和內存主板夠強勁,其它設備都可以安全地工作。不過這個技術對于SATA硬盤來說,就行不通。因此,如果你喜歡超頻的話,希望你在選擇SATA硬盤前要三思了。

    3、入門者三思?

    此外,就目前的主板上使用的實際情況來說,相對于大家已經十分熟悉的并行硬盤的BIOS設置而言,針對SATA硬盤方面由于增加了有關SATA的相關設置并且通常具備多種模式可供選擇,因此在BIOS設置變得有些麻煩。

    而且在操作系統方面對SATA硬盤的支持度還不是很完善:即便是Windows XP中并沒有整合有SATA硬盤所需要的驅動程序,需要用戶自己動手安裝。這對入門者來說仍有一定難度。如果你是一名入門者,在這里我們?nèi)越ㄗh你考慮并行硬盤。
