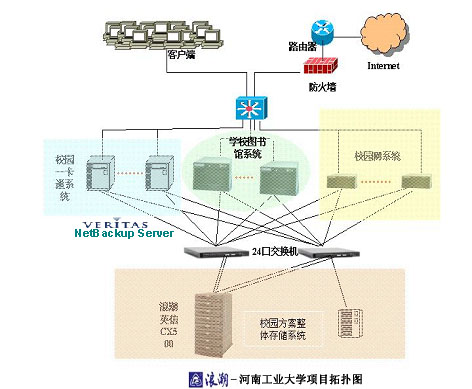

主干采用千兆/百兆以太網絡，存儲采用獨立的存儲區域網絡（SAN），實現數據的獨立存儲和管理。校園計算機網絡需要的服務器通過SAN交換機連接到光纖存儲系統上，圖書館系統服務器和一卡通系統的服務器也通過這個交換機連接到這個存儲系統上。每臺服務器通過兩條線路分別連接在兩臺SAN交換機上，浪潮英信EMC CX500存儲系統通過四條線路連接在兩臺交換機上，由于一卡通和部分學校信息管理系統的數據尤為重要，為了萬無一失，浪潮的存儲專家建議通過一臺ADIC的Scalar 24 LTO磁帶庫，用于此類關鍵數據的離線備份，確保整個校園信息系統有一定的容災能力。（磁帶庫由于自己的特點，單線連接到主SAN交換機，并由備份管理服務器管理和訪問）。
該方案存儲系統采用了浪潮英信EMC CX500存儲系統，該系統是浪潮與2004年6月正式發布與世界信息存儲領域領先廠商EMC的戰略合作后，推出的一款針對中端存儲市場的信息存儲系統。該系統兩個存儲處理器，每存儲處理器2顆CPU；4 GB 高速緩存，采用可調節讀寫緩存分配技術和獨特緩存數據保護技術，可適應企業不同應用對緩存的不同需求，并在任何意外情況下完善保障數據安全；擁有760 MB/s業界同類產品的最大帶寬；可同時支持FC磁盤陣列和ATA磁盤陣列；4個2Gb光纖通道用于前端連接；最多支持120個磁盤驅動器，提供最大27TB容量空間；并有豐富強大的軟件功能，支持路徑冗余和負載均衡軟件；支持快照功能軟件；同時支持SAN內部的數據遷移功能和基于存儲設備的遠程數據復制功能。完全滿足河南工業大學校園信息系統對存儲效能、數據安全和系統高可用性的多方面需求。
方案優勢：
該校園信息系統的數據平臺，采用全冗余部署的高可用SAN架構，可通過連接設備的完全冗余，保證整個方案沒有單點故障，擁有最高級別的系統可靠性，配合負載均衡軟件，最大優化存儲效能，完全滿足河南工業大學對數據安全和系統高可用性的要求。
通過構建存儲區域網絡（SAN），凸顯數據集中化、網絡化存儲優勢，保障河南工業大學多個關鍵應用的高級別可靠性；同時保障河南工業大學因教學業務增長帶來的數據和應用雙方面的擴展需求；提高數據空間的利用率；在保證管理高效性的同時，節省整體擁有成本TCO。
通過Veritas備份軟件對校園網管理數據和一卡通信息數據進行備份，構成LanFree備份方式，在提高備份效率的同時，不影響網絡運營。
后期實施
通過河南工業大學信息處的努力工作和浪潮技術工程師的大力支持，校園信息系統工程建設實施已接近尾聲，其中服務器、存儲、交換機都已調試到最佳運行狀態，整個校園網系統已經投入試運行，系統運營穩定。浪潮為河南工業大學信息化建設提供了優質穩定的產品和高效專業的服務，并對該校日后的教學發展產生了深遠得影響，該校用戶表示，我們對浪潮公司的專業實施和后期培訓非常滿意，并希望今后有機會繼續與浪潮合作，共同促進河南工業大學信息化建設的發展和提高。
