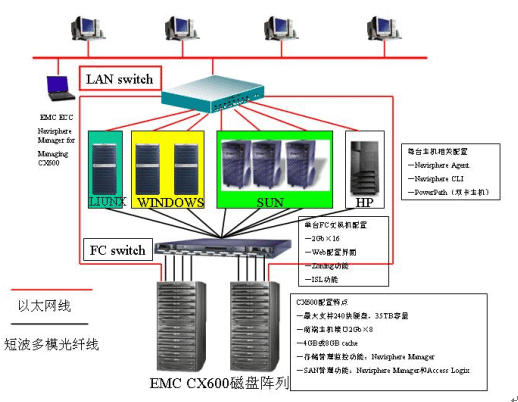

上圖中的核心部分由EMC CLARiiON CX600數據中心級智能存儲平臺、EMC存儲網絡交換機構成，主機通過光纖和EMC SAN光纖交換機和存儲連接，提供全面的存儲服務整體解決方案。該方案具有如下特點：
1. 磁盤陣列系統間進行數據同步，該同步操作不影響主機的性能，不占用前端的數據網絡資源；
2. 磁盤陣列系統間可進行雙向的數據同步，互相進行遠程鏡像備份，備中心也可以完成一部分工作任務，備份中心的存儲資源可以進行有效利用；
3. 通過MirrorView與SnapView軟件的集成功能，在備份中心的CX600磁盤陣列上可以將主中心的數據卷組的鏡像卷用快照的方式復制下來，在備份中心為主中心的關鍵數據進行備份，備份工作可以在分中心完成，可以有效的分擔主中心的工作負載；
4. 對于同步時光纖鏈路不穩定的情況，MirrorView的Fracture Log功能允許在鏈路恢復時進行增量同步，從而加快同步速度；
5. MirrorView和SnapView的管理工具不僅提供集中式的圖形管理界面方便統一管理，還提供用于與用戶的應用軟件集成的CLI（命令行）工具，使用戶可以將SnapView和MirrorView的運行和管理自動化，無需頻繁的人工操作。

    該容災方案是由硬件和軟件有機結合的一個完整的信息基礎平臺。其中EMC CLARiiON CX600提供了目前業界平臺連接性最好、安全性最高、性能和擴充性最優的中端存儲系統，在此基礎之上，還提供了多種軟件包，實現信息保護、信息共享、信息管理的功能。

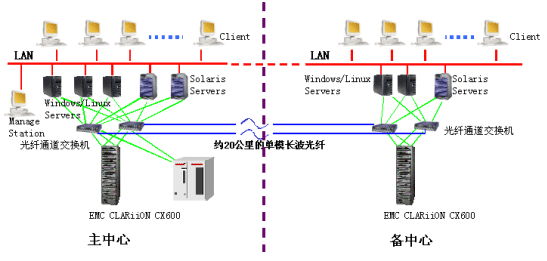

    基于用戶機房的現狀，目前將兩臺CX600連接到同一臺16口光纖交換機上，從而使兩端的磁盤陣列在一個Fabric內可以互相通訊。每臺CX600磁盤陣列安裝運行EMC的MirrorView軟件，通過管理軟件Navisphere管理軟件將需要鏡像同步的卷組連接到一起，從而完成磁盤陣列之間的數據同步。備份的磁盤陣列安裝快照軟件SnapView。兩臺CX600之間可以互為備份，大大提高了業務連續性等級。今后，西北工業大學將建立距離20KM左右的災難備份中心，容災系統建設示意圖如下：






【實施效果】

    從系統的應用情況表明，該容災解決方案充分發揮EMC存儲設備和SnapView、MirrorView等軟件的功能，不但完全實現了兩地的應用可靠性和可用性要求，互為容災的方式還節省了昂貴的獨立容災系統的開支及維護成本。

    該項目完成后，西北工業大學的信息系統將為未來的發展奠定堅實可靠的電子信息基礎架構(E-Infrastructure)。所有的工作可以在這一信息基礎架構上進行集中的控制和統一的管理。信息的可用性、保護性和可管理性將大大提高。系統的可擴展性和靈活性也將比原來的分布式存儲方式大大改善，可以充分滿足目前及未來的工作發展和管理的需要。
