西南交通大學是一所以工科為主,兼有經濟、管理、理學、人文和藝術專業的普通地方高校,也是全國高校中經國務院學位辦批準擁有學士學位授予權的單位。學校建有國家教育部”全國職業教育師資培訓重點建設基地”、國家教育部《中國高職高專網》。正成為成都市培養高級應用型人才的重點骨干學校。
西南交通大學圖書館,現館藏約62萬余冊。館藏文獻覆蓋了文科、理科、教育、工科、法學、經濟管理等多門學科專業。在校學生約13000余人,近2800臺計算機。作為知識經濟的重要載體,圖書館是高校信息基礎設施的重要組成部分,目前已成為評價一個學校信息基礎水平的重要標志。作為對全校師生提供服務的一個重要窗口,高校圖書館的發展引人關注。當今發達國家的圖書館,正在向著自動化、網絡化、電子化的數字圖書館(又稱電子圖書館)的方向發展。
項目建設目標
西南交通大學圖書館首期需要5T容量,需要具備18T的擴展能力。數字圖書館的現在對象是全校的11000個信息點,日后會對所有高校開放。
西南交通大學將完善八個功能網:信息服務網;;學生網;辦公網;教學管理網;多媒體網;畢業校友網;學校校園網、教學資源網。這七個網的數據將的全部?jī)?chǔ)存在聯想SAN架構存儲網絡。
應用系統分析
數字圖書這一應用相對比較簡單,主要考慮到西南交通大學的需要大量的除數字圖書以外的數據,學校網路中心和圖書館的信息中心都建在同一地方,我們給學校推薦基于聯想SAN架構的存儲網絡。
西南交通大學圖書館現有2臺 HP N4000的小機(保持原有應用不發生變化)應用為圖書館管理系統ARTIS +ORACLE;5臺萬全服務器(T350、T310、2600 )平臺為NT,應用為萬方、書生、期刊資料等。存儲設備為4臺SCSI盤陣,分別為HP和ADTX的產品連接方式為直連。由于現有的服務器、存儲設備已經不能滿足應用發展的需要,同時還要考慮到對原有投資的保護。
方案和硬件選型

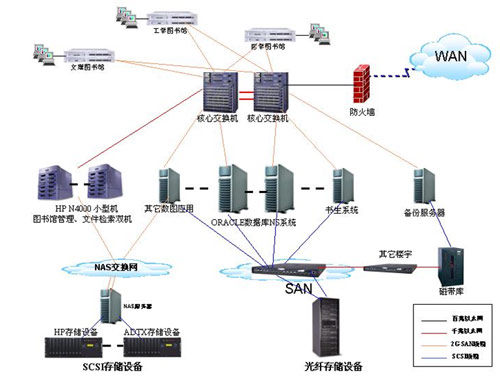

由以上拓?fù)鋱D可以看出,此次西南交通大學數字化圖書館設備的規劃主要涉及到服務器與SAN光纖存儲網絡、備份恢復系統的架構問題。 圖書館和網絡中心通過光纖連接,所有服務器都通過雙網卡與核心層相連。7臺服務器(2臺OPS系統、5臺NT平臺)接入SAN光纖存儲網絡, 對于這些服務器的部署我們按照?qǐng)D書館應用實際給予了兩層架構的設計采用WEB、應用和數據庫分離方式,并且對于數據庫的應用我們建議采用性價比極高的NS系統構建。對后臺存儲我們建議采用光纖磁盤存儲介質進行集中存儲,并且充分利用現有設備采用性價比高、科學合理的方式把原有的SCSI設備整合起來,同時出于對數據備份與容災的考慮我們建議把備份(磁帶庫)系統與核心應用系統依據物理位置分開部署,提供全套的基于LAN-FREE智能可管理的備份、恢復解決辦法。因此我們對該方案中的重點服務器部署、SAN網絡設計、備份系統進行詳細分析。
綜合文獻、圖書館管理:建議選用現有小型機。
WWW服務配置 | 聯想T350 (2臺) 2顆2.66G/1MB Intel XEON處理;1G DDR內存;2塊73GSCSI萬轉熱插拔硬盤;單模組;冗余電源;千兆網卡。 |
WWW服務配置 | 聯想T350 (2臺) 2顆2.66G/1MB Intel XEON處理;1G DDR內存;2塊73GSCSI萬轉熱插拔硬盤;單模組;冗余電源;千兆網卡。 |
數據庫服務配置 | 聯想T630 6003(2臺) 2顆2.0G/1MB Intel XEON MP處理;4G DDR內存;1塊73G SCSI萬轉熱插拔硬盤;單模組;冗余電源;千兆網卡 聯想NS集群服務包(一套) |
備份配置 | 聯想T350 3023(可以選用現有服務器) 2顆2.5G/512KB Intel XEON DP處理;1G DDR內存;1塊73G SCSI萬轉熱插拔硬盤單模組;冗余電源;雙千兆網卡 |
交換機 | 聯想Brocade BR3802(2臺) 2G光纖Fabric Switch;16 端口Fabric;雙電源;無SFP GBIC;AWT&ADZ* |
磁盤陣列容量 | 聯想SureFibre620 R2磁盤陣列(1臺) 雙RAID控制器(2G);冗余電源; 聯想SureFibre620J磁盤陣列(2臺) 雙光纖連接器(2G);冗余電源 45個聯想SureFibre400磁盤套件146G/塊 4條聯想2G連接線纜LC-LC-MM-5米 |
客戶投資收益
目前主要是數字文獻資源,高峰時間能支持800個客戶端以上的并發瀏覽,采用數字圖書系統給西南交通大學節約大量的資金,并迅速提高了館藏圖書數量。整體提高了大學在其它高校中的地位,這一點得到了來該校參觀的政府、教育部和其它高校領導的肯定。同時也為該校信息工程奠定了基礎。
