西南財經大學原名四川財經學院，是在1952年和1953年兩次全國高等院校院系調整中，由西南地區17所財經院校、綜合大學的部分系科合并組成，薈萃了西南地區大部分財經教育專家、教授。1980年由中國人民銀行總行主管，1985年更名為西南財經大學，并確定為人民銀行直屬重點院校。1995年進入國家“211工程”建設，是國家正式立項的“211工程”“九五”期間重點建設的大學之一。2000年2月，學校以獨立建制劃轉教育部管理。經過多年的發展，學校現已形成以金融為重點、以經濟學和管理學科為主體，其它學科協調發展，文、法、工、管相結合的辦學特色。

    西南財大兩校區之間有千兆以太網相連，（無裸光纖供兩存儲系統連接使用）兩校區物理距離20公里，光纜距離34公里。其中主校區有10臺服務器，需要實現主校區到分校區的數據級容災，主存儲系統和備份存儲系統分別放置在兩個校區，系統一主一備。

    存儲系統建設要求：

    實現對校園網重要數據的全面容災，能夠跨兩個校區應對20公里半徑范圍內的自然災難（比如：地震、雷擊、洪水等）、基礎設施災難（比如：機房電力故障、火災、磁盤陣列硬件故障、機房空調故障等）和軟災難（比如：人為操作失誤、系統軟件BUG、病毒、黑客等），并且針對每種災難都有快速有效的恢復措施。

    能夠?qū)崿F(xiàn)對重要數據庫的在線復制和容災，有豐富的數據庫代理保障容災和復制過程中的數據完整。

    保證RTO（恢復時間目標）。某一個存儲系統出現問題的時候保證業務能夠快速恢復，要求主備存儲系統都能支持兩校區的服務器共同使用。在一端存儲出現問題的時候，可以將服務器手工切換到備用存儲系統使用，快速恢復業務。

    保證RPO（恢復點目標），可以明確的知道業務系統所允許的在災難過程中的最大數據丟失量。

    高可擴展，不僅要支持容量上的高可擴展，更要在不更換存儲系統的情況下支持系統性能和高端功能的高可擴展。

    采用開放的、標準化的技術體系，保證良好的兼容性。消除因?qū)Ｓ屑夹g(shù)的不兼容造成的高昂的后期升級、擴展和服務成本。

    為了簡化系統管理，要求分布在兩個校區的存儲設備可以實現統一管理。

    技術解決方案：

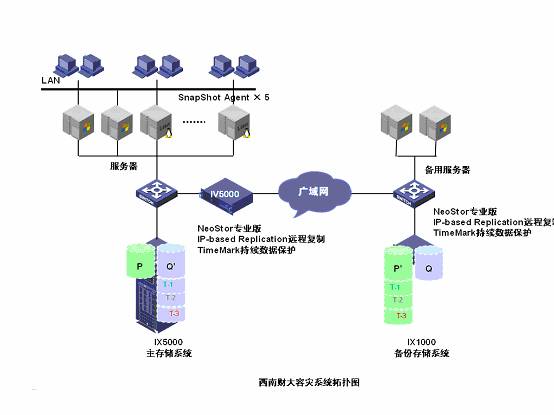

    根據西南財經大學的數字化校園建設現狀，華為3Com建議西南財經大學數字化校園的存儲及容災系統整體規劃如下：

    建議數據中心配置1臺華為3Com公司的IX5000做為數據中心在線主存儲系統，IX5000內部配備1套IV5000虛擬化數據管理平臺。

    容災中心采用了1臺華為3Com公司的IX1000存儲系統，每臺IX1000內置了1套NeoStor虛擬化數據管理系統專業版。

    為了保證對在線存儲中重要數據的容災，建議采用華為3Com公司IV5000虛擬化數據管理系統提供的IP-based Replication遠程復制模塊將現有存儲設備中的數據按照事先設定的策略通過現有的IP網絡線路傳輸?shù)竭h(yuǎn)程容災存儲系統IV5000所管理的存儲池中。為了降低帶寬占用，每次數據復制只將上一次復制后的變量數據復制到遠程容災中心。由于采用了先進的塊增量掃描技術，數據變量不是基于文件級的變量，而是更小單位的基于磁盤塊的變量，這樣可以保障數據增量最小，對網絡帶寬的占用最低。數據直接通過IV5000傳輸?shù)竭h(yuǎn)程，不經過應用服務器，因此是對應用服務器零干擾的數據遠程復制。

    傳統的磁帶備份方式很難應對病毒、人為操作失誤等“軟災難”造成的數據不可恢復，為了應對軟災難，我們建議用戶在主存儲系統和備份存儲系統中配備華為3Com公司的TimeMark時間點連續數據保護功能，對存儲設備中的重要數據按照事先設定的策略進行連續的時間點備份，保存數據在不同時間點的多個版本，在數據中心存儲系統出現故障或人為操作失誤、病毒等漸變式災難的時候可以通過TimeView時間點視圖模塊打開不同版本的數據進行檢查，可以把數據恢復到發生錯誤之前最近的時間點。

    利用IV5000實施數據的容災，最重要的一點就是要能夠基于應用感知，也就是對數據進行高級功能保護時，能夠感知應用，確保數據信息系統數據的一致性，以確保當災難發生時的靈活快速恢復，IV5000附加的高級存儲功能中大部分都是基于應用感知的，也就是對磁盤數據進行操作時都會與應用系統會話，因此，需要在重要的數據庫主機安裝華為3COM提供的SnapShot Agent數據庫快照代理模塊。當IV5000對信息系統的數據盤進行高級功能操作時，則會透過代理程序?qū)?yīng)用系統暫時置成靜止或備份模式狀態，使得應用系統將主機內存的已提交但還未寫到磁盤中的數據刷入到磁盤中，保證此時存放在磁盤中的數據是一致的，IV5000會執行快照動作，生成一個基于時間點的完整數據快照視圖，等執行完快照動作后，馬上會通知代理程序快速將應用系統恢復到正常的工作模式，等待下次快照動作的執行。因此，利用IV5000實施數據容災，可以確保數據和一致性。

    方案特點：

    縱觀整個存儲系統，華為3Com提供的方案呈現如下特點：

    實現了重要數據的全面容災、對“災難”的分類對待及有針對性的恢復措施，在該方案中，通過IP-based Replication遠程復制實現了重要數據對大型自然災難和基礎設施災難的防護；通過TimeMark時間點標記等功能實現了對軟災難的防護，并且保證在發生軟災難的時候可以恢復到前面標記過的任何一個時間點。從而實現了全面的容災，并且針對多種災難都提供了有針對性的恢復措施。

    主備存儲都能支持兩個校區的服務器共同使用，遇到災難可以快速恢復業務，確保恢復時間（RTO）不超過30分鐘。

    保障出現災難的時候數據損失最小，確?；謴?fù)點（RPO）最低為10分鐘，在該方案中，數據按照管理員既定的時間策略（最小時間間隔為10分鐘）進行遠程復制，如果某套存儲系統發生故障，可以確保能承受的數據損失最低為10分鐘。

    續數據保護效果比磁帶庫備份更好，并且可以應對軟災難，使用傳統的磁帶庫備份一般一天只能做1次備份，而采用持續數據保護每天都可以按照用戶設定的策略對數據進行時間點備份，并且備份過程對應用基本沒有影響。使用磁帶庫備份經常遇到磁帶失效和恢復失效等問題，而采用持續數據保護則不會出現類似的問題，并且用戶可以實現可視化的恢復，用戶可用選擇將數據恢復到前面?zhèn)浞葸^的任何一個時間點的狀態。管理簡單，備份工作完全可以按照設定的工作自動執行。在數據庫代理的配合下，通過TimeMark時間標記功能實現了對重要數據的持續數據保護，用戶可以選擇在出現災難后恢復到前面保存過的任何時間點的狀態。支持對“漸變式災難”（如：人為操作錯誤、應用自身錯誤、系統溢出、病毒侵襲及黑客入侵等）的保護和恢復。

    整個系統支持性能、容量、距離、功能的四維擴展。

    服務器和重要的個人電腦可以低成本的輕松接入，由于采用了標準的IP技術組建了整個SAN環境，只要服務器和重要的個人電腦上有空閑的1000M網卡就可以輕松接入到存儲系統中，不需要再購買和安裝價格昂貴的HBA卡。

    支持基于現有的網絡鏈路環境實現容災，該方案中的遠程容災部分可以適應各種網絡環境，無須對現有的網絡進行升級改造或增加裸光纖投資。降低了用戶的專線投資和業務運營成本。

    塊增量掃描技術，最低的帶寬實現遠程容災，由于采用了先進的塊增量掃描技術，遠程容災過程中傳輸?shù)臄?shù)據變量不是基于文件級的變量，而是更小單位的基于磁盤塊的變量，（一個文件可能很大，但是其中更改的部分可能很小，如果基于文件級，就要將整個文件復制過去，而華為3COM的塊增量掃描技術可以將文件切分成很多磁盤塊，只把變化的磁盤塊傳輸?shù)饺轂?zāi)站點）。這樣可以保障數據增量最小，對網絡帶寬的占用最低。

    基于網絡層的數據容災，對主機零干擾，該方案的容災是在存儲系統的網絡層實現，具有與主機和存儲平臺“無關”的特性，在整個數據容災的過程中不影響應用系統的運行。IV5000內置的NeoStor存儲管理軟件的先進性使得實現存儲設備間的數據容災更加簡單、靈活、效率更高，首先NeoStor對其所管理所有的存儲設備都可以附加NeoStor提供的高級存儲功能，附加的復制功能不受存儲接口及品牌的限制，因此在IV5000存儲設備的容災建設上用戶只關心容災的實施的必要性，而無需關心存儲設備之間的互連性問題。

    能感知各種數據庫等應用，確保容災或備份過程中的數據完整性，IV5000內置的NeoStor支持豐富的主機快照代理，可以確保對在線數據庫等應用進行遠程容災或備份過程中的數據的完整性，一旦出現災難，遠程容災系統中的數據完全可用，不需要人工恢復數據完整性。

    管理簡單、方便，由于整個系統采用了開放的、符合國際標準的IP技術實現，技術的普及性比較高，管理人員不需要再學習封閉的技術和標準。整個系統的管理和使用界面都是基于JAVA的圖形式、向?qū)浇缑妫芾砗褪褂梅浅：唵?、方便?/P>

    效益實現：

    華為3Com公司提供的存儲及容災系統投入使用后將成為西南財經大學數字化校園的存儲支撐平臺，大幅度提升了核心數據應對災難的能力，為數字化校園系統建設、升級和擴展提供了全面投資保護。
