Vaughn Stewart 從 2000 年就已加入 NetApp，在過去七年，他一直致力于與數百個客戶一起實施 VMware。Vaughn 合著了四本 VMware on NetApp 白皮書，并在多個聯合解決方案中協同使用 VMware。Vaughn 目前已通過 Cisco、IBM、Microsoft、NetApp、Sun Microsystems 和 VMware 提供的解決方案的行業認證。加入 NetApp 之前，Vaughn 作為系統管理員和 MSSP 顧問設計并支持多種解決方案。

服務器虛擬化使系統管理員的日常工作變得更加簡單；但是存儲管理員和備份操作員沒有分享到此利益，他們要面對因數據封裝帶來的新挑戰。為物理服務器體系結構設計的存儲基礎設施和操作實踐并不能很好地滿足虛擬基礎設施需求。

備份和災難恢復實踐必須完全更改。應該注意數據保護和恢復時間目標 (RTO) 的重要性。任何整合工作的同時也會整合風險。使用 VMware 后，風險點從服務器轉移到共享的存儲。虛擬基礎設施中的 RAID 故障是災難性的，因?yàn)樗鼤?huì)潛在影響很多虛擬服務器和應用程序。任何需要從另一種形式的介質復制數據的恢復操作都可能要花費幾天時間。

NetApp 存儲虛擬化技術解決了這些挑戰，減輕存儲和備份團隊的負擔。在本文中，我將介紹 NetApp 如何實現以下效益：

l 存儲成本減少一半或更多

l VMware RTO 減少為幾分鐘

l 提高效率、降低軟成本

如果您實現的是服務器虛擬化，而不是存儲虛擬化，則您僅完成了一半的工作。對存儲基礎設施的虛擬化對于解決 VMware 的獨特存儲需求至關重要。

存儲成本減少一半

快速增長的數據存儲與更高數據可用性需求相結合，大大增加了存儲成本。NetApp 利用三種獨特的技術直接降低 VMware 存儲成本：

l RAID-DP 改進磁盤可用性，而不會增加成本。

l FAS 重復數據刪除技術消除了生產數據集內的冗余數據。

l 精靈卷便于進行持續的動態存儲管理。

RAID-DP

隨著單個磁盤的容量增加，發生兩塊磁盤故障的幾率也會隨之增加。對于傳統陣列，您必須在降低存儲成本 (RAID 5) 或增加數據保護 (RAID 10) 之間進行選擇。NetApp RAID-DP 通過雙奇偶校驗實施來解決此問題，以 RAID 5 的價格提供 RAID 10 的保護和性能。RAID-DPR 發布于 2003 年，已在所有 NetApp 存儲卷的 95% 以上的產品中應用；因此您可以放心，此技術已經成熟。

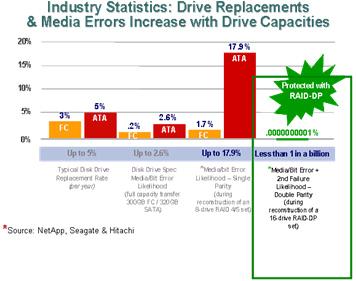

圖 1  驅動器替換和介質錯誤數據。

重復數據刪除技術

VMware 提供一種利用現有服務器模板自動配置新服務器的方法。模板是服務器映像，包括操作系統二進制文件、修補程序和標準應用程序集。通過克隆模板自動配置新虛擬服務器，可在幾分鐘內創建一個相同的服務器。

NetApp FAS 重復數據刪除增強了 VMware 自動配置技術，明顯地重復刪除每個虛擬服務器的相同部分，從而將生產存儲空間減少 50% 或以上，某些情況下存儲空間節省可高達 90%。由于通過模板進行部署的虛擬服務器的設計相同，因此非常適合使用 FAS 重復數據刪除技術。您可以釋放大量的存儲空間，延遲附加存儲設備的購買。稍后我們將看到，DR 站點的復制虛擬服務器也會自動繼承此降低的存儲空間。

提高存儲資源利用率

與傳統 RAID 陣列不同，NetApp 創建稱為"聚合"的存儲資源池，將磁盤的物理區域和 RAID 與存儲虛擬化及存儲管理區域分開。精靈卷（FlexVol® 卷）可以提供 NAS 和 SAN 數據，便于您更有效地劃分存儲資源，類似于 VMware 讓您分配服務器資源的方式。

FlexVol 卷將每個存儲卷分布在大量條帶中，以確保每個卷的性能不受卷大小影響。使用 NetApp FlexShare^TM 功能，您可以以類似于 VMware SRM 的方式設置 I/O 策略，以便調整 I/O 限制并確保特殊虛擬服務器的服務質量。

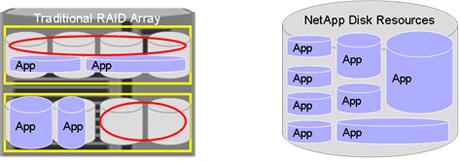

圖 2  傳統 RAID 與 NetApp 的空間利用率。

NetApp 將所有磁盤卷分布在大量條帶中，以便在不犧牲性能的情況下獲得更高的利用率。

VMware RTO 減少為幾分鐘

備份大型虛擬基礎設施中的數據很困難。有許多重疊的因素包括不成比例的大量數據，這些數據由每個物理 ESX 服務器尋址，結合有限的 CPU 周期和 I/O 帶寬來執行備份工作。結果是傳統備份不實用。

考慮一下定期移動完整的、未進行重復數據刪除的數據到備份存儲設備所需的工作計劃、時間需求、I/O 帶寬和介質。就像使用一根吸管排空游泳池的水一樣。它可以完成任務，但是耗費的時間長，任務艱巨。

NetApp 提供一組從 VMware 服務器卸載備份操作的技術。NetApp 方案將我們的 Snapshot^TM 專利技術與 SnapMirror^® 結合。

通過在共享存儲級創建 Snapshot 副本，備份在幾秒鐘以內即可完成，避免了為每個單獨的 VM 管理備份計劃和工作。將生成瞬時的一致備份，并可在生產存儲系統中獲取。創建 Snapshot 副本對性能幾乎沒有影響，并且存儲利用率很高，這是因?yàn)閮H在更改塊時才消耗空間。

Snapshot 副本提供兩個即時優點：

l 在 VM 因任何原因發生故障時可立即恢復。

l 可以創建更多常用的恢復點，保留更大的數目。當您虛擬化越來越多的業務關鍵應用程序時，這種做法就很必要了。

NetApp SnapMirror 允許您獲取整個生產數據集（包括保存的 Snapshot 副本）并將所有內容復制到另一個站點。如果您已經對主 VMware 環境執行重復數據刪除，則您已經明顯地減少了 DR 存儲（和帶寬）需求，從而使此方案經濟有效。

NetApp 所需的存儲量與傳統陣列上運行 VMware 的生產副本所需的存儲量相同，允許您支持?jǐn)?shù)據的生產副本和 DR 副本。遇到災難時，您可以在幾分鐘內將任何內容從單個 VM 恢復到整個數據中心，直接從復制的數據集運行。整個過程比磁帶備份快幾個小時或幾天，恢復也比其他不允許將整個環境直接故障轉移到備份環境的備份解決方案快很多。

提高操作效率

NetApp Snapshot 和 SnapMirror 結合重復數據刪除，讓您的本地備份幾秒內完成，本地或遠程恢復大約幾分鐘內完成，在主位置和 DR 位置節省大量存儲空間（50% 或更高）。另外，您不再需要細致管理備份。NetApp 軟件在存儲級管理所有內容。

在傳統存儲環境中，每次添加另一個 VM 都會增加所需的存儲容量，并會增加備份所需的時間，另外還要有人更改所有必需的配置并監控結果。使用 NetApp 重復數據刪除以后，新 VM 的存儲需求會降到最小，并且新的 VM 將繼承已應用到卷中其他 VM 的相同數據保護策略，因此不再需要執行其他操作。存儲可以輕松地?cái)U(kuò)展 VMware 環境，減少管理開銷，提高效率。因?yàn)樗?NetApp 存儲支持多種協議（NFS、iSCSI 和 FC SAN），所以您可以方便地部署適合您的環境的存儲協議。

完全虛擬化是關鍵

在構建虛擬基礎設施時，虛擬化服務器只是工作的一半。NetApp 存儲系統使用與 VMware 虛擬化服務器相同的方法虛擬化存儲，資源池提供性能和容量，重復數據刪除共享多個 VM 間的磁盤空間，NetApp FlexShare 將優先權給特定 VM 使用的存儲，以便確保服務質量 (QOS)?；?Snapshot 的備份和站外復制減輕了傳統備份的負擔，同時確?？赡艿淖羁旎謴?fù)時間。

NetApp 讓您提高硬件的利用率，因此可以充分利用您的投資，為整個 VMware 環境提供非常卓越的數據保護和數據管理。
