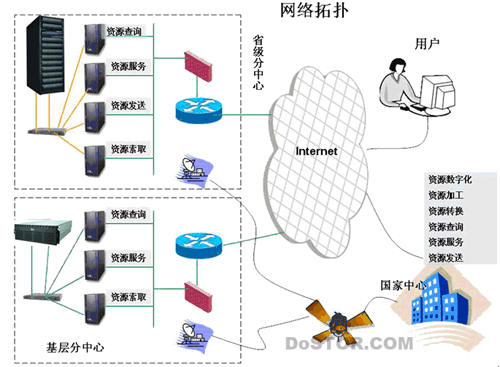

“共享工程”的網絡體系建立在國家現有的骨干通訊網絡上,包括由光纜連接的傳輸網絡以及由衛星接發的網絡。網絡節點由一個國家中心、若干省級分中心以及基層中心組成。不具備地面網絡條件的基層網點定期通過移動設備接收國家中心或分中心發送的資源,如上圖。
(二)技術實現
1、網絡平臺
“共享工程”將充分利用我國現有的通訊主干網絡,通過在各級中心運行的系統,實現文化信息資源的共享。
2、國家中心系統
國家中心包含資源數字化、資源加工、資源轉換、資源查詢、資源服務、資源發送六個模塊。
•資源數字化主要功能為將未數字化資源數字化,將已數字化資源轉換為指定格式。
•資源加工主要功能為通過資源加工軟件創建特色資源庫。
•資源轉換主要功能為將指定格式的資源文件批量裝入資源庫。
•資源查詢主要功能為對本地存放的元數據提供查詢功能。
•資源服務主要功能為對本地存放的對象數據提供應用服務。
•資源發送主要功能為響應下級中心的索取要求,提供相應數據。
資源上送到國家中心后,國家中心負責將資源數字化,經過資源加工、資源轉換將資源裝入資源庫。用戶通過資源查詢?cè)谠獢?shù)據中查詢記錄,通過資源服務得到數字資源的最終服務。國家中心通過資源發送響應下級中心的元數據、對象數據索取要求,解析索取要求,動態生成結果返回下級中心。
3、省級分中心系統
省級分中心包含資源查詢、資源服務、資源發送、資源索取四個模塊。
資源索取主要功能為向國家中心提出資源索取請求,得到所需數據后裝入本地資源庫。
其他模塊主要功能同國家中心。
三、存儲系統設計原則
1) 實用性和先進性
在實用的基礎上遵循先進性的原則,主要體現在以下三個方面。
首先,要實現總體方案的先進性。在方案總體設計規劃時不僅以滿足當時業務需求為目標,而且充分考慮未來的需求可能,以及將來業務的擴展,以適應新業務新技術帶來的系統變革。其次,要實現硬件環境的先進性。整個系統建設所采用的硬件應根據實際情況,盡量采用業界領先的技術。
最后,軟件環境的先進性,在方案設計時要從軟件平臺,設計思想、系統結構等方面全面考慮,為用戶提供當時最先進,最可靠的應用平臺。
最終目的使整個系統在一段時期內保持技術的先進,并具有良好的發展?jié)摿Γ赃m應未來業務的發展和技術升級的需要。
2) 安全可靠性
遵循可靠性的原則也是非常重要的,系統所用設備和材料均應符合國際和國內認可的有關標準,并要經過嚴格檢驗,保證系統有一個良好的運行環境。系統要保證365天、每天24小時不間斷穩定運行,能避免網絡和系統的單點故障,具有災難恢復能力。
安全性是指網絡能夠有效地控制系統資源,并有完善的數據保護措施,系統要有完善、周密的安全體系,從物理到傳輸、網絡、應用的各個層次,要采用多層次的安全防范措施。可靠性是安全的基礎。
為保證將來的業務應用,網絡存儲必須具有高可靠性。要對存儲結構、存儲設備、連接設備等各個方面進行高可靠性的設計和建設。在采用硬件備份、冗余等可靠性技術的基礎上,采用相關的軟件技術提供較強的管理機制、控制手段和事故監控和安全保密等技術措施提高整個系統的安全可靠性。
3) 靈活性與可擴展性
網絡存儲系統是一個不斷發展的系統,所以它必須具有良好的擴展性。能夠根據將來信息化的不斷深入發展的需要,方便的擴大容量和提各層次的功能。具備支持多種通信媒體、多種物理接口的能力,提供技術升級、設備更新的靈活性。
4) 開放性/互聯性
具備與多種協議計算機通信網絡互連互通的特性,確保網絡存儲系統基礎設施的作用可以充分發揮。在結構上真正實現開放,基于國際開放式標準,包括各種存儲傳輸協議、互聯方式,堅持全國統一規范的原則,從而為未來的業務發展奠定基礎。
5) 經濟性/投資保護
應以較高的性能價格比構建網絡系統,使資金的產出投入比達到最大值。能以較低的成本、較少的人員投入來維持系統運轉,提供高效能與高效益。盡可能保留并延長已有系統的投資,充分利用以往在資金與技術方面的投入。
6) 可管理性
由于系統本身具有一定復雜性,隨著業務的不斷發展,整個系統管理的任務必定會日益繁重。所以在系統的設計中,必須建立一個全面的管理解決方案。設備必須采用智能化,可管理的設備,同時采用先進的管理軟件,實現先進的分布式管理。最終能夠?qū)崿F(xiàn)監控、監測整個系統的運行狀況,合理分配資源、動態配置負載,可以迅速確定系統故障等。
7) 增值性
不同的應用,不同的用戶會有不同的需求,也就是需要個性化的服務,通過采用靈活部署的活性存儲設備和AS管理軟件,就可以非常靈活的滿足用戶的各種應用及管理方面的需求,確保關鍵業務和關鍵用戶的訪問不會受到影響。
綜上所述,存儲設備的選擇需要遵循彈性部署,可按需定制。根據不同預算情況,不僅滿足當前需求,還要兼顧將來的升級維護,下面我們將根據以上項目需求,向大家詳細闡述浪潮存儲針對文化共享工程的存儲系統解決方案!
浪潮存儲解決方案
卷帙浩繁的各類文化信息,必然需要海量的存儲空間,本著確保海量存儲空間需求及安全可靠性?xún)蓚€(gè)原則,結合用戶變化的預算支出,提出以下兩種主要配置:
方案一:IP-SAN

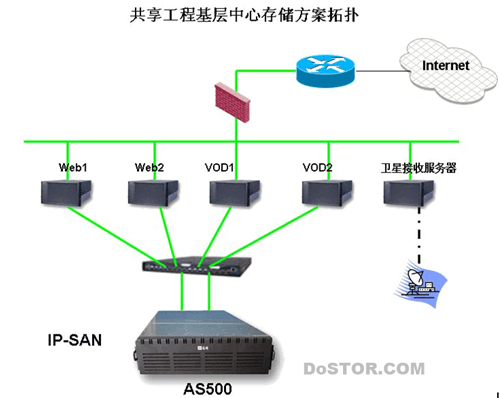

如上圖,區縣基層分中心推薦此配置,采用浪潮AS500活性存儲系統,用于文化共享的各應用服務器通過以太網交換機連接存儲,使用ISCSI協議實現在存儲端的數據存取。注意IP-SAN要與應用網絡隔離開,避免信息干擾。通過以太網交換機連接存儲,擴展方便,配置簡單,滿足當前的共享資源查詢、服務等需求的基礎上,將來客戶處的應用擴展也便于以此為基礎建設,只需將增添的服務器角色通過該IP-SAN的網絡交換機連接即可,存儲空間不夠了可以擴配硬盤或另外增加AS500存儲柜,有效降低了成本。
AS500是一款同時既具備iSCSI主機通道又具有FC主機通道的存儲網絡產品,其設計著重于高可靠性,同時著眼于擴展性和易用性,且包含有預裝的軟件功能,包括簡易的存儲管理接口和數據快照軟件。對于容量需求較大而且預算成本比較低但需要接入到網絡存儲環境中,可采用AS500的最低配置?D?DiSCSI主機通道的單控配置,該配置能夠很好的滿足此類用戶的需求。對于可靠性要求比較高,對磁盤陣列的容錯性有很高的需求,需要控制器的Failover功能,同時需要接入到光纖網絡環境中,此時用戶可以采用AS500的最高配置?D?DiSCSI&FC主機通道的雙控配置。AS500彈性極強的配置屬性,可有效滿足大容量存儲、高可用雙機、SAN網絡的需求,適用于各種環境下的應用,滿足您對高性能、高可靠性、低成本存儲的任何需求。
方案二:FC-SAN

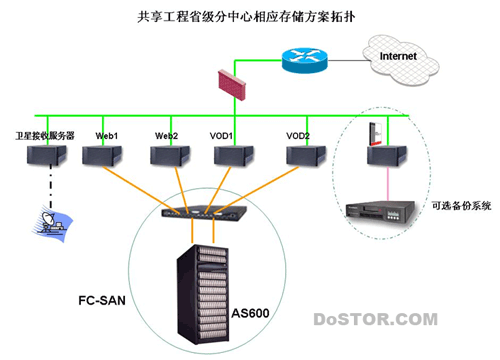

如上圖,省級分中心或預算較充分時推薦采用此配置。采用浪潮2Gb全光纖產品AS600做為核心存儲系統,各應用服務器通過光線Switch,連接到存儲系統。客戶若對可靠性有極高要求,還可以按需在服務器端擴配雙HBA卡,添加一臺光纖Switch做全冗余的物理鏈路連接。FC-SAN的高可靠性、高帶寬特性可充分滿足客戶對于性能及持續服務要求。虛線框內為可選的備份系統配置,包括一臺備份服務器,一個磁帶庫,和通用的備份軟件。共享工程所用的幾臺服務器,Web和Vod等,其操作系統均為Windows平臺,選用Veritas Be 11D是一種不錯的選擇。根據用戶的預算及安全要求,備份系統可即時實施或以后也可方便地添加。
AS600具有極高的性能,更有超強的擴展能力,最多可配置9個存儲柜,126塊硬盤,而且JBOD擴展柜更可選配SATA硬盤,從而實現更大的存儲容量并降低成本。
