基于磁盤備份的興起
在兩級存儲模型里，備份恢復通常使用的是自動帶庫和磁帶；但是在多級存儲模型里，備份恢復的實現方式就變得豐富多了，并且解決了許多基于磁帶的備份恢復方案中問題。
基于ATA盤的近線存儲和自動帶庫相比較有以下的不同：
1、 讀寫訪問方式的不同—-基于磁帶的備份恢復采用的是磁帶作為介質，其數據的讀寫方式是采用順序讀寫的方式。而采用ATA磁盤的備份恢復是采用磁盤作為介質，讀寫方式是隨機讀寫方式。
2、 數據訪問的有效性—-ATA近線存儲采用隨機讀寫方式，而自動帶庫采用的是順序讀寫的方式，自動帶庫每次讀寫都需要執行基本的幾個步驟：倒帶倒頭，進帶定位，讀取數據。因此，自動帶庫需要花費更長的時間才能讀取數據。同時，自動帶庫沒有辦法修改數據，對數據的任何修改都帶來后續數據的連續改動甚至不可訪問。
3、 數據訪問的并發性—-自動帶庫的數據訪問受限于帶機的個數，而且同批數據的訪問也無法并發于多臺帶機，但ATA近線存儲可以把數據條帶分布在多個磁盤上并行訪問，從而提高訪問的速度。即使有軟件能夠?qū)崿F(xiàn)將數據條帶在多臺帶機上進行，由于磁帶機的故障率遠高于磁盤，事實上這種帶機條帶化在實際上是不可行的。
4、 數據訪問的隨時性—-如果磁帶離開了自動帶庫，數據就無法被隨時訪問，必須由人工加載后才能訪問。
5、 管理的復雜性¬¬—-磁帶的保管需要科學的方法及人工的干預。對磁帶的分類需要一個好的方法，比如采用條碼加字母數字的編號等；磁帶需要定期的被訪問一下，以防數據因介質的老化而丟失等。
6、 數據的可靠性—-采用磁盤的方式，數據可以采用多種檢錯、糾錯的措施來保證數據存儲的可靠性，比如像NetApp的磁盤采用了先進的BCS介質級校驗措施，同時還配備了獨特的RAID DP磁盤級保護措施來防范同一RAID組任意兩塊盤任意時間發生故障。而采用自動帶庫，卻缺少豐富的檢錯和糾錯手段。目前，有的技術可以實現多臺磁帶機之間實現RAID，但在實際上應用上是不可行的。
基于以上的分析，我們可以看到基于磁帶的備份恢復存在以下的問題。
1、 備份效率低—-通常磁帶備份的備份粒度是設備級或文件級的，并且磁帶只能采用順序讀寫的方式，因此，雖然自動帶庫可以采用多臺帶機同時進行備份，表面上看鏈路通道很寬，但是實際上的單臺服務器的備份速度還受限于服務器的輸出能力，因此總體來看其性能并不高，效率也非常低下，而且會浪費許多的空間。并且一臺服務器的數據分散在多臺帶機上進行部分，也帶來了管理上的復雜度。
2、 恢復速度慢、不可靠—-由于無法在備份的時候把數據并行地備份到多臺磁帶機里，即不能把數據并行備份到多盤磁帶里，因此多臺帶機并不一定能夠提高恢復的速度，單個文件或文件系統的恢復往往還是只能通過同一臺磁帶機來恢復，因此速度仍然很忙。同時，由于磁帶的不穩定性，并且沒有類似RAID一樣的有效手段進行保護，許多時候恢復往往無法保證能夠正確的完成，這正是人們?yōu)槭裁幢Ａ舳鄠€拷貝的原因。
所以，近年來在ATA磁盤的價格大幅下降后，人們首先想到了利用ATA產品來完善備份恢復的解決方案。并在短短的幾年里，ATA磁盤技術由最初的PATA發展到了SATA，并且SATA技術還在繼續發展。而利用ATA磁盤的二級近線存儲的應用范圍也由單一的備份恢復解決方案增加了經濟容災、分類歸檔和法規遵從等多種解決方案。并且光是基于磁盤的備份恢復解決方案就發展了五種：虛擬磁帶庫、傳統型磁盤備份恢復、先進性磁盤備份恢復、移動式磁盤備份恢復、桌面磁盤備份恢復等。
這五種基于磁盤的備份恢復解決方案將于以下作進一步的介紹分析。
虛擬磁帶庫（VTL）

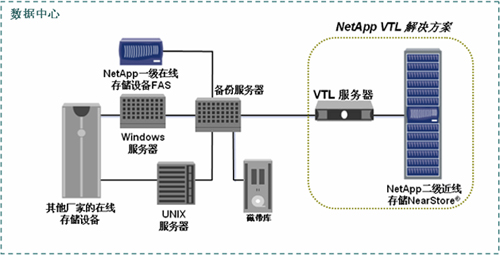

虛擬磁帶庫（Virtual Tape Library）是把ATA的存儲虛擬化成一臺自動帶庫。其拓?fù)浣Y(jié)構參見下圖。
從上面的拓?fù)浣Y(jié)構可以看出，ATA的存儲（如NetApp的近線存儲NearStore）前面連接一臺VTL服務器，通過VTL服務器，ATA存儲被虛擬化化成一臺虛擬磁帶庫，存儲空間會虛擬化成許多盤磁帶。備份服務器會完全和原來訪問傳統的機械自動帶庫一樣訪問虛擬磁帶庫，進行備份和恢復。數據會先備份到虛擬磁帶庫內的虛擬磁帶上，然后再轉移到磁帶上；恢復將可以改為從虛擬磁帶庫進行。備份的影像是一盤虛擬磁帶。
通常VTL服務器是由一些軟件廠商提供的軟件運行在服務器上形成的，這樣ATA的存儲還可以進行其他的應用。但有些廠家會OEM這些軟件并和ATA存儲組合到一起，形成單一功能的虛擬磁帶庫。
采用虛擬磁帶庫進行備份恢復，具有以下特點：
1、 完全透明地集成進原有的系統。原有的備份恢復方式不需作改動，僅僅是備份恢復的目的設備改為虛擬磁帶庫。
2、 虛擬磁帶庫沒有機械手的運動，不存在物理的卷帶、進帶、索引等動作，因此大大節省許多時間。
3、 在大規模并行備份環境下，傳統的機械自動帶庫可以通過多臺磁帶機來提高吞吐性能，這可能會比虛擬磁帶庫的吞吐性能要高。其他的備份情況，虛擬磁帶庫會優于傳統的機械自動帶庫。具體的吞吐性能需要根據具體的環境才能做出比較。
4、 但是在大多數恢復時，虛擬磁帶庫將會比傳統的機械自動帶庫性能要好。
5、 尤其是少量數據恢復時，磁盤隨機讀寫的特點會使恢復速度大大提高。
6、 由于備份的策略不作任何改動，因此，可能需要比較多的ATA存儲容量。
7、 需要購買VTL服務器。
2.1 傳統型磁盤備份恢復

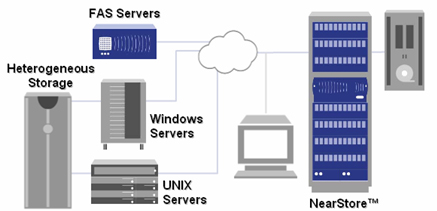

傳統型磁盤備份恢復也是基本不改任何現有環境的一種基于磁盤的備份恢復的解決方案。業內也對這種方式稱為“Disk Staging”。拓?fù)浣Y(jié)構參見下圖。
在傳統型磁盤備份恢復的模型里，近線存儲前無需增加VTL服務器，近線存儲本身就可以充當備份的目的設備。這主要是要求備份軟件可以支持把數據目的設備配置成一個文件或目錄，以普通文件的方式來記錄備份的影像；而不是一個流式文件，必須把數據目的設備配置成流式磁帶機。現在絕大部分的備份軟件都支持這樣的配置。
采用傳統型磁盤備份恢復的模型，具有以下特點：
1、 基本透明地集成進現有的環境，而無需作太大地改動。備份的影像不是一盤磁帶，而是一個預先定義長度的文件。
2、 需要確認備份軟件支持目的設備配置成普通文件或目錄的方式。
3、 屬于文件增量型的備份方式。
4、 由于采用RAID對ATA磁盤設備進行保護，因此，如果不是規定限制，可以適當減少備份的影像數量，從而和傳統機械自動帶庫相比需要較少的空間。
2.2 先進型磁盤備份恢復
采用虛擬磁帶庫和傳統型磁盤備份恢復最大的優點就是對現有的備份恢復策略及實施影響不大。但是其缺點也是比較明顯的：
1、 空間消耗大：虛擬磁帶庫需要把空間虛擬成磁帶，因此，基于原有的備份策略需要多少磁帶，那么磁盤也需要多少空間。并且，和磁帶相似產生的空間剩余也沒有辦法利用。傳統型磁盤備份恢復和虛擬磁帶庫相類似，但是由于沒有把空間虛擬化成磁帶，因此不會產生空間剩余的問題。但空間消耗仍然非常大。產生空間消耗大的根本原因主要是由于兩者執行的都是文件級增量的備份模式。文件級增量的備份模式無論數據改動大小，哪怕僅僅是一個字節，也需要將整個文件全部備份下來。這樣對于增量備份和差量備份都會帶來比較大的空間消耗。即使是全量備份，一樣的兩個版本的文件，同樣需要兩份空間，無法利用一份拷貝保存多個版本。因此虛擬磁帶庫和傳統型磁盤備份恢復對空間的消耗是非?？捎^的。
2、 無法直接恢復：無論虛擬磁帶庫還是傳統型磁盤備份恢復，其備份的數據都是備份軟件特定的格式，無法直接訪問，并且需要相應的索引庫來進行輔助索引的。因此，在恢復的時候，首先需要通過索引庫的檢索，然后需要把相關的文件先恢復，最后才能被訪問。
3、 實際上無法實現遠程集中備份：雖然備份軟件支持遠程備份的功能，但是，由于遠程站點和數據中心之間的鏈路帶寬遠遠支撐不了文件級增量備份的模型，因此，實際上遠程站點要想實現集中備份到數據中心，必須尋找新的備份模型。
NetApp通過分析世界上財富1000強的公司的IT需求，提出了新的備份模型：先進型磁盤備份恢復。
先進型磁盤備份恢復充分接合NetApp公司獨特的“零拷貝”模式的快照技術，實現了數據塊增量型的備份，用一份拷貝提供多個版本，一方面大大減少了空間的消耗，并且備份數據可以直接訪問，極大地改善了數據的恢復靈活性和簡單性；另一方面大大節省了鏈路的帶寬需求，解決了遠程站點集中備份的問題。
NetApp的先進型磁盤備份恢復解決方案中一級存儲可以分為NetApp產品和非NetApp產品兩種，二級存儲采用NetApp的產品。在這里需要指出的是，NetApp產品包括采用FC磁盤的FAS存儲和采用SATA磁盤的NearStore存儲。兩者的管理和應用是一致的。

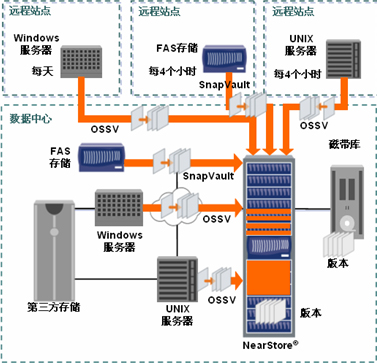

一級存儲采用NetApp產品的模型中，一級存儲和二級存儲之間采用SnapVault軟件來進行數據塊增量的復制，傳遞的僅僅只是一級存儲中兩個時間點之間的快照相差的數據塊。由于一級存儲采用的是NetApp“零拷貝”的快照模式，因此，對前端應用服務器的性能沒有任何影響。
一級存儲采用非NetApp產品的模型中，一級存儲和二級存儲之間采用OSSV軟件來進行數據塊增量的復制。OSSV軟件需要安裝在前端的Windows或Unix的服務器上。在進行備份時，OSSV需要將現在文件系統和上一次備份的文件系統進行比較，識別出相應的數據塊增量，然后傳輸?shù)蕉壌鎯ΑＲ虼?，對?yīng)用服務器存在一定的性能影響，但是由于不需要傳輸大量的數據，因此和虛擬磁帶庫及傳統型磁盤備份恢復模型相比，性能的下降還是可以接受的。
以上兩種模型除了第一次和二級存儲進行初始化備份時需要復制全部的數據以外，以后的備份僅僅需要傳輸有效改動的數據塊。并且在二級存儲上形成可以直接訪問的拷貝。用戶可以借助這些拷貝進行數據恢復、經濟容災等。
NetApp的存儲最多可以保存255個備份拷貝，用戶可以自行配置小時級、天級、周級的拷貝個數。比如保留兩天連續48個小時級的拷貝、一個月內31天的天級拷貝、一年52周的周級拷貝，總共也就131個拷貝。
采用先進型磁盤備份恢復的解決方案，具有以下特點：

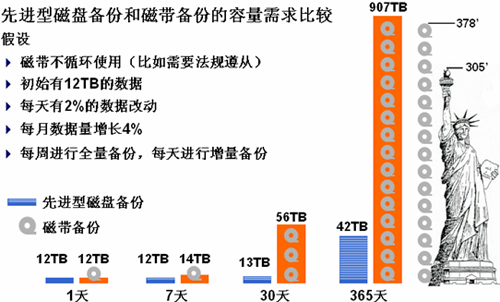

1、 空間消耗大大減少：在二級存儲上多個時間點的備份拷貝共享同一份基準數據，相差的僅僅是改動的數據塊，因此這種數據塊級增量的備份方式比文件級增量的備份方式消耗的空間要小的多。
2、 備份拷貝可以直接訪問：和需要備份軟件先恢復再訪問的模式不同，先進型磁盤備份恢復的備份拷貝可以通過相應的時間點進入直接訪問相應的拷貝。因此，對于用戶誤刪除、病毒感染、黑客攻擊等邏輯災難，用戶可以無需系統管理員的協助就能夠進行恢復；當一級存儲發生災難時，還可以切換到二級存儲，實現經濟容災；這些拷貝還可以作一些增值的分析應用。
3、 可以實現遠程集中備份：由于傳遞的是有效改動的數據塊增量，因此對鏈路的需求不大，利用先進型磁盤備份恢復可以把多個遠程站點的數據集中備份到數據中心，在進行磁帶備份，這樣可以降低遠程站點的維護人員的素質要求，優化企業的系統架構，降低整體擁有成本。遠程集中備份需要注意的技術難點除了備份外，更重要的是恢復，對此NetApp有完整的解決方案。
4、 可以實現經濟容災：由于保存在NearStore上的備份拷貝是可以直接訪問的，因此，當發生環境災難時，客戶端可以失效切換到二級近線存儲，繼續工作，同時在后臺進行數據的恢復。這其實已經把備份的概念拓展到了容災的領域，是新型“經濟容災”的一種實現模型。未來NetApp還會推出一種“按需優先恢復”來進一步完善數據恢復的解決方案。
2.3 移動式磁盤備份恢復
采用磁帶備份有一個特點是磁帶可以離線異地保存，以防范環境災難。通常采用基于磁盤的備份方案都很難做到把磁盤象磁帶一樣離線異地保存。這里需要磁盤系統對重新上線的磁盤能夠識別，并且把保留在里邊的數據讀取出來，否則離線后數據就無法還原了。
NetApp的存儲系統對磁盤的物理位置是不關心的。這種磁盤物理位置的無關性使得磁盤可以被離線后取下，并異地保存，一旦發生災難，可以把這些磁盤安裝上另外的NetApp存儲系統上，并上線后迅速地訪問產品上備份的數據。這樣磁盤備份也擁有了相應磁帶的特征，成為了移動式的磁盤備份恢復。值得指出的一點是，離線的磁盤無需做詳細的標記，重新上線后也無需講究磁盤需要的具體順序或槽位。這樣大大簡化了管理的復雜度。
2.4 桌面磁盤備份恢復
企業當中備份相關的課題，包括三個方面：數據中心服務器的備份、遠程站點的集中備份、以及桌面系統的備份。
桌面系統包括臺式機和筆記本等個人電腦設備，通常對這些系統的備份是很困難的，因為桌面系統隨時可能離線，而且筆記本還有可能到處移動。
但是我們也必須面臨對桌面系統備份的問題，否則，公司重要的商務數據可能因為核心骨干的離職而丟失，或者員工們的系統遭病毒攻擊后所有的數據全部損失，還有可能我們需要實現法規遵從等。
解決的辦法有多個：
1、 要求員工自己備份：這會增加員工的負擔，并且分散的備份風險很大、也沒法管理。
2、 采用集中存儲、實現個人目錄：這種模式在外企是非常成熟的方案。所有的員工在集中的文件服務器上擁有個人獨立的空間，用戶可以在任何一臺終端登陸，訪問自己的數據，享有熟悉的界面。所有數據都保存在數據中心的存儲上，桌面系統的備份需求大大降低，只需要解決好數據中心服務器的備份就行了。但是部分員工保存在桌面系統的數據還是沒法部分，比如部分常出差的員工的數據可能保存在自己的筆記本電腦里。
3、 采用桌面磁盤備份恢復方案：這通常需要在相應的桌面系統上安裝上一個客戶端軟件，實現一級桌面系統的數據向二級近線存儲進行備份。這種解決方案有很多。
